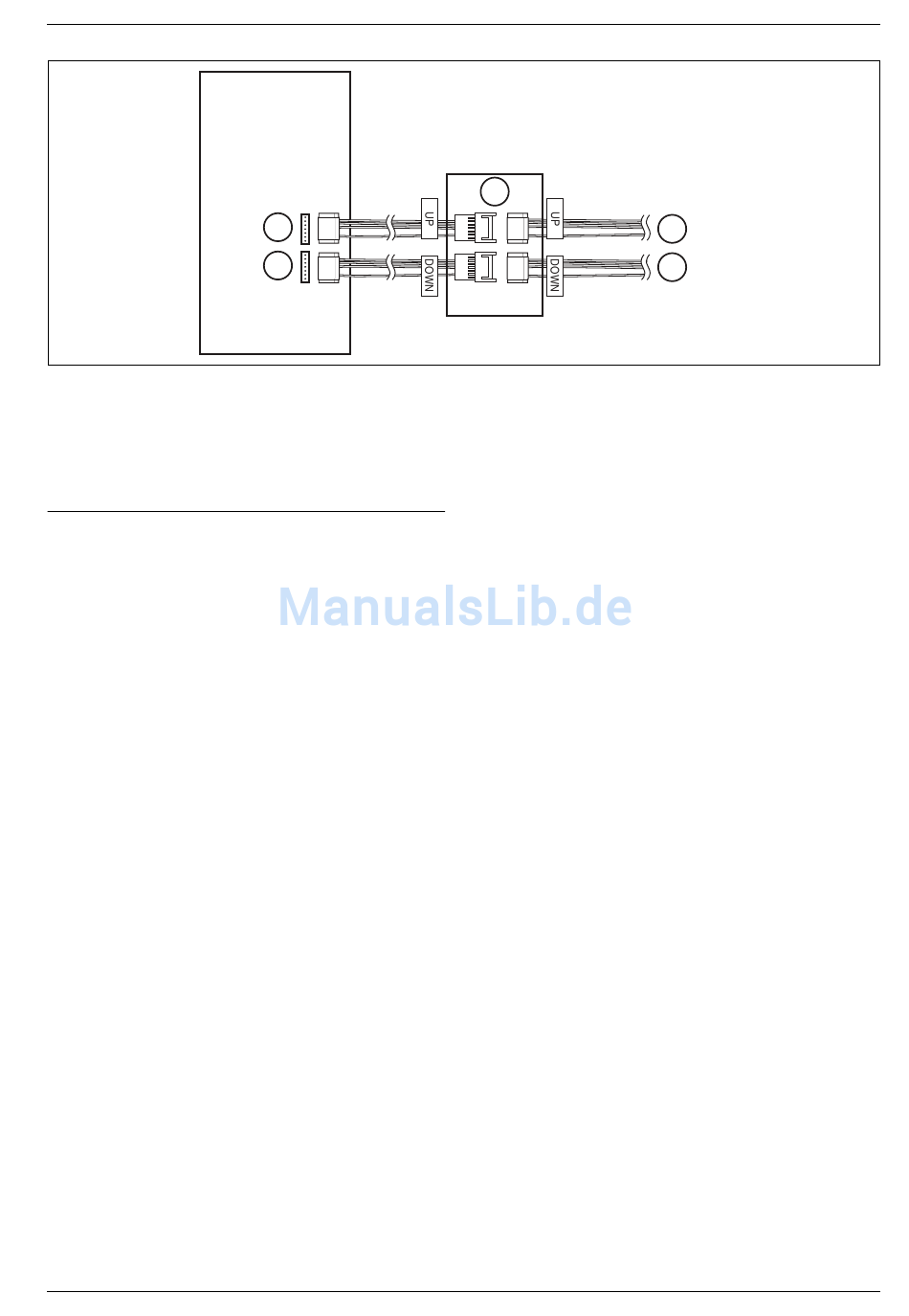

Bild 39 INV-Leiterplatte Lüftermotoranschluss
[1] Lüftermotor Kabelschuh (OBEN)
[2] Lüftermotor Kabelschuh (UNTEN)
[3] Hauptleiterplattengehäuse
[4] Für Lüftermotor
[5] Für Lüftermotor
9

Weitere Vorkontrollen

▶ Blockierung des Kältemittelkreislaufs überprüfen
Sind beide Regulierventile vollständig geöffnet?
▶ Funktion der Lüfter überprüfen
– Drehgeschwindigkeit überprüfen
– Versorgungsspannung überprüfen
▶ Funktion der Wasserpumpe überprüfen
– Drehgeschwindigkeit überprüfen
– Versorgungsspannung überprüfen
▶ Wärmeabnahme überprüfen
– Wärmetauscher reinigen
▶ Kältemittelmenge überprüfen
– Unterkühlung sehr hoch --> Überfüllt
– Kältemittel nachfüllen (mit Manometer)
Split ODU – 6 720 817 886 (2015/06)
INV. PCB
YELLOW
1
RED
YELLOW
2
RED
3
YELLOW
RED
YELLOW
RED
6 720 817 722-40.1I
Weitere Vorkontrollen
4
5
