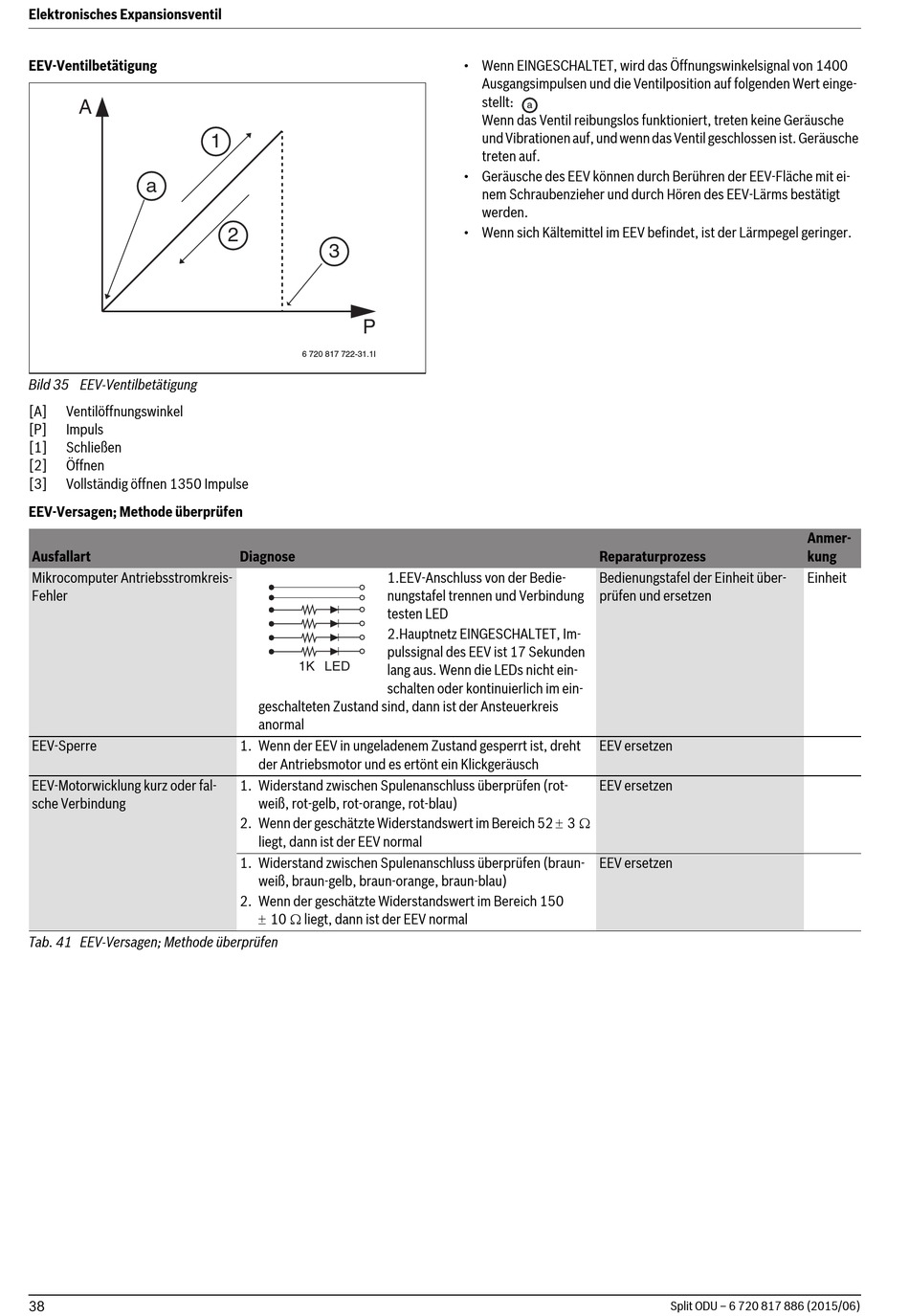

Bosch ODU Split 2 Servicehandbuch Seite 38

Elektronisches Expansionsventil
EEV-Ventilbetätigung
A
a
Bild 35 EEV-Ventilbetätigung
[A] Ventilöffnungswinkel
[P] Impuls
[1] Schließen
[2] Öffnen
[3] Vollständig öffnen 1350 Impulse
EEV-Versagen; Methode überprüfen
Ausfallart
Mikrocomputer Antriebsstromkreis-
Fehler
EEV-Sperre
EEV-Motorwicklung kurz oder fal-
sche Verbindung
Tab. 41 EEV-Versagen; Methode überprüfen
38
1
2
3
P
6 720 817 722-31.1I
Diagnose
1K LED
geschalteten Zustand sind, dann ist der Ansteuerkreis
anormal
1. Wenn der EEV in ungeladenem Zustand gesperrt ist, dreht
der Antriebsmotor und es ertönt ein Klickgeräusch
1. Widerstand zwischen Spulenanschluss überprüfen (rot-
weiß, rot-gelb, rot-orange, rot-blau)
2. Wenn der geschätzte Widerstandswert im Bereich 52 3
liegt, dann ist der EEV normal
1. Widerstand zwischen Spulenanschluss überprüfen (braun-
weiß, braun-gelb, braun-orange, braun-blau)
2. Wenn der geschätzte Widerstandswert im Bereich 150
10 liegt, dann ist der EEV normal
• Wenn EINGESCHALTET, wird das Öffnungswinkelsignal von 1400
Ausgangsimpulsen und die Ventilposition auf folgenden Wert einge-
stellt:
a
Wenn das Ventil reibungslos funktioniert, treten keine Geräusche
und Vibrationen auf, und wenn das Ventil geschlossen ist. Geräusche
treten auf.
• Geräusche des EEV können durch Berühren der EEV-Fläche mit ei-
nem Schraubenzieher und durch Hören des EEV-Lärms bestätigt
werden.
• Wenn sich Kältemittel im EEV befindet, ist der Lärmpegel geringer.
1.EEV-Anschluss von der Bedie-
nungstafel trennen und Verbindung
testen LED
2.Hauptnetz EINGESCHALTET, Im-
pulssignal des EEV ist 17 Sekunden
lang aus. Wenn die LEDs nicht ein-
schalten oder kontinuierlich im ein-
Reparaturprozess
Bedienungstafel der Einheit über-
prüfen und ersetzen
EEV ersetzen
EEV ersetzen
EEV ersetzen
