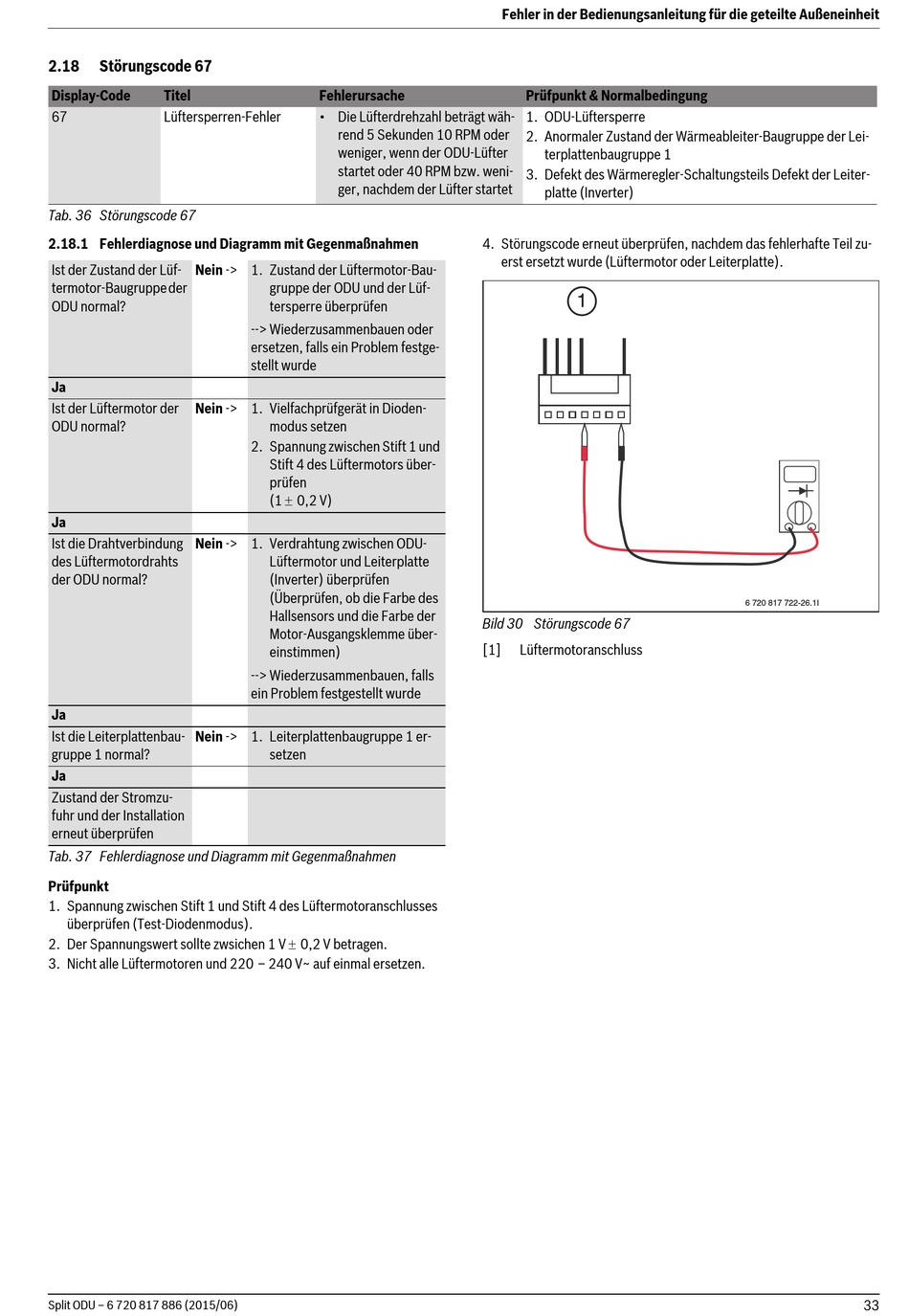

Fehlerdiagnose Und Diagramm Mit Gegenmaßnahmen 31 Störungscode 67 - Bosch ODU Split 2 Servicehandbuch

2.18 Störungscode 67
Display-Code Titel
67 Lüftersperren-Fehler
Tab. 36 Störungscode 67
2.18.1 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Ist der Zustand der Lüf- Nein -> 1. Zustand der Lüftermotor-Bau-
termotor-Baugruppe der
ODU normal?
Ja
Ist der Lüftermotor der Nein -> 1. Vielfachprüfgerät in Dioden-
ODU normal?
Ja
Ist die Drahtverbindung Nein -> 1. Verdrahtung zwischen ODU-
des Lüftermotordrahts
der ODU normal?
Ja
Ist die Leiterplattenbau- Nein -> 1. Leiterplattenbaugruppe 1 er-
gruppe 1 normal?
Ja
Zustand der Stromzu-
fuhr und der Installation
erneut überprüfen
Tab. 37 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Prüfpunkt
1. Spannung zwischen Stift 1 und Stift 4 des Lüftermotoranschlusses
überprüfen (Test-Diodenmodus).
2. Der Spannungswert sollte zwsichen 1 V 0,2 V betragen.
3. Nicht alle Lüftermotoren und 220 – 240 V~ auf einmal ersetzen.
Split ODU – 6 720 817 886 (2015/06)
Fehlerursache
• Die Lüfterdrehzahl beträgt wäh-
rend 5 Sekunden 10 RPM oder
weniger, wenn der ODU-Lüfter
startet oder 40 RPM bzw. weni-
ger, nachdem der Lüfter startet
gruppe der ODU und der Lüf-
tersperre überprüfen
--> Wiederzusammenbauen oder
ersetzen, falls ein Problem festge-
stellt wurde
modus setzen
2. Spannung zwischen Stift 1 und
Stift 4 des Lüftermotors über-
prüfen
(1 0,2 V)
Lüftermotor und Leiterplatte
(Inverter) überprüfen
(Überprüfen, ob die Farbe des
Hallsensors und die Farbe der
Motor-Ausgangsklemme über-
einstimmen)
--> Wiederzusammenbauen, falls
ein Problem festgestellt wurde
setzen
Fehler in der Bedienungsanleitung für die geteilte Außeneinheit
Prüfpunkt & Normalbedingung
1. ODU-Lüftersperre
2. Anormaler Zustand der Wärmeableiter-Baugruppe der Lei-
terplattenbaugruppe 1
3. Defekt des Wärmeregler-Schaltungsteils Defekt der Leiter-
platte (Inverter)
4. Störungscode erneut überprüfen, nachdem das fehlerhafte Teil zu-
erst ersetzt wurde (Lüftermotor oder Leiterplatte).
1
Bild 30 Störungscode 67
[1] Lüftermotoranschluss
6 720 817 722-26.1I
