DOK-CONTRL-S67PBBKDI8*-AP05-DE-P
Rexroth IndraControl S67 Profibus-Koppler 8 digitale Eingänge (M8)
6.5 Montage auf Tragschiene (nur mit Bosch Rexroth Zubehör)
6.5.1

Befestigung des Tragschienenadapters am Feldbus-Koppler

6.5.2 Befestigung des Feldbus-Kopplers mit Tragschienenadapter auf einer
Tragschiene

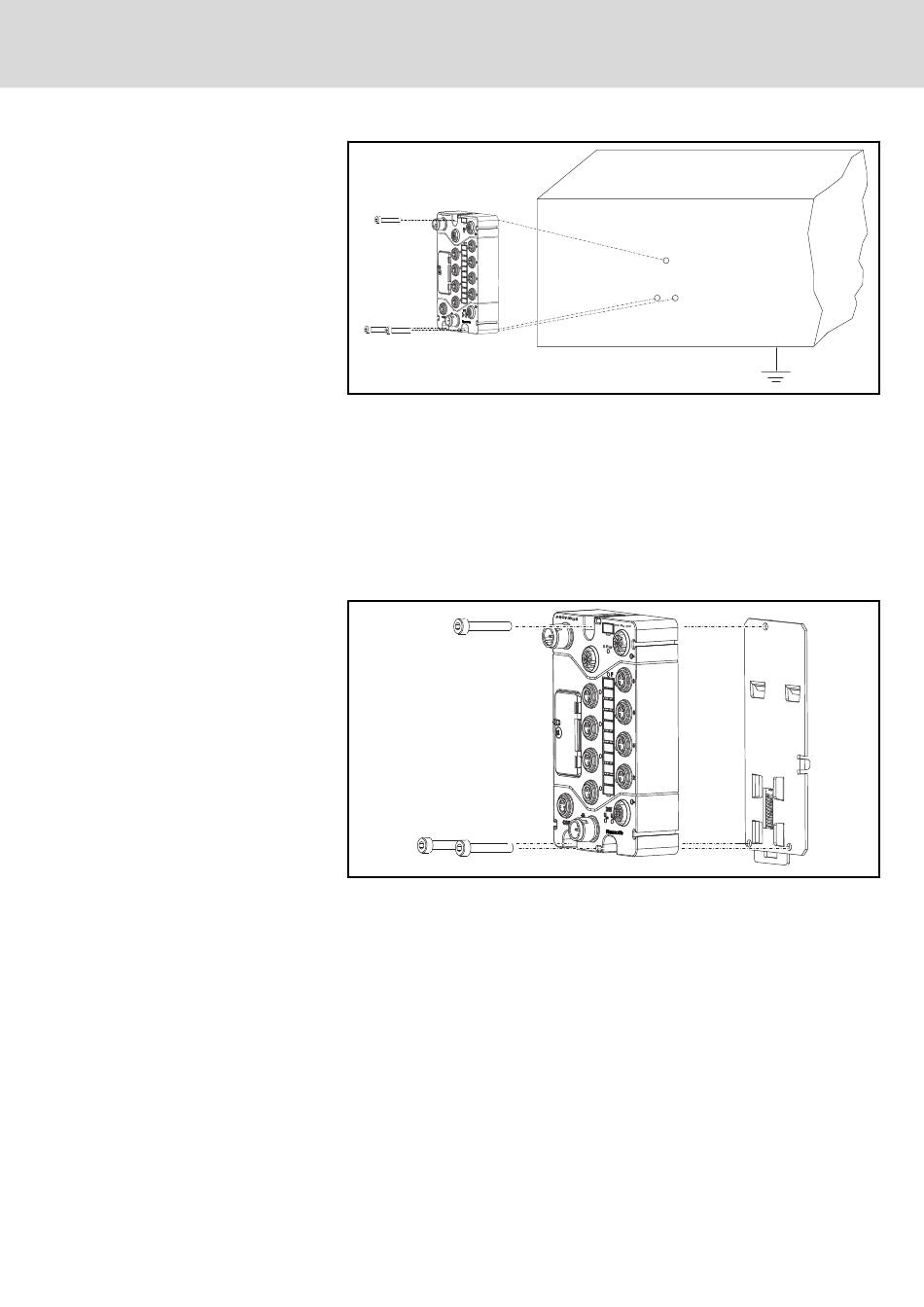

Abb. 6-1: Montage des Feldbus-Kopplers an der geerdeten Anlage
Damit Sie den Feldbus-Koppler auf Tragschienen montieren können, benöti‐
gen Sie einen Tragschienenadapter.
Schrauben Sie den Feldbus-Koppler und den Tragschienenadapter mittels
der mitgelieferten M4-Gewindeschrauben zusammen, wie in der folgenden
Abbildung dargestellt.
Abb. 6-2: Befestigung des Feldbus-Kopplers auf dem Tragschienenadapter
Um die Abbildung übersichtlich zu halten, ist der Tragschienenadapter in der
unteren Abbildung ohne den Feldbus-Koppler dargestellt.
Zum Montieren des Feldbus-Kopplers mit Tragschienenadapter auf einer
Tragschiene (TS 35 x 7,5) gehen Sie wie nachfolgend beschrieben vor:
1. Schalten Sie denjenigen Anlagenteil spannungsfrei, an dem Sie den
Feldbus-Koppler montieren wollen.
2. Setzen Sie den Feldbus-Koppler mit den zwei Rasten (60) auf die Trag‐
schienenkante (61).
3. Drücken Sie die Unterseite gegen die untere Tragschienenkante, bis die
Klinke (62) einrastet.
Bosch Rexroth AG
Montage des Feldbus-Kopplers
Anlage
31/161
