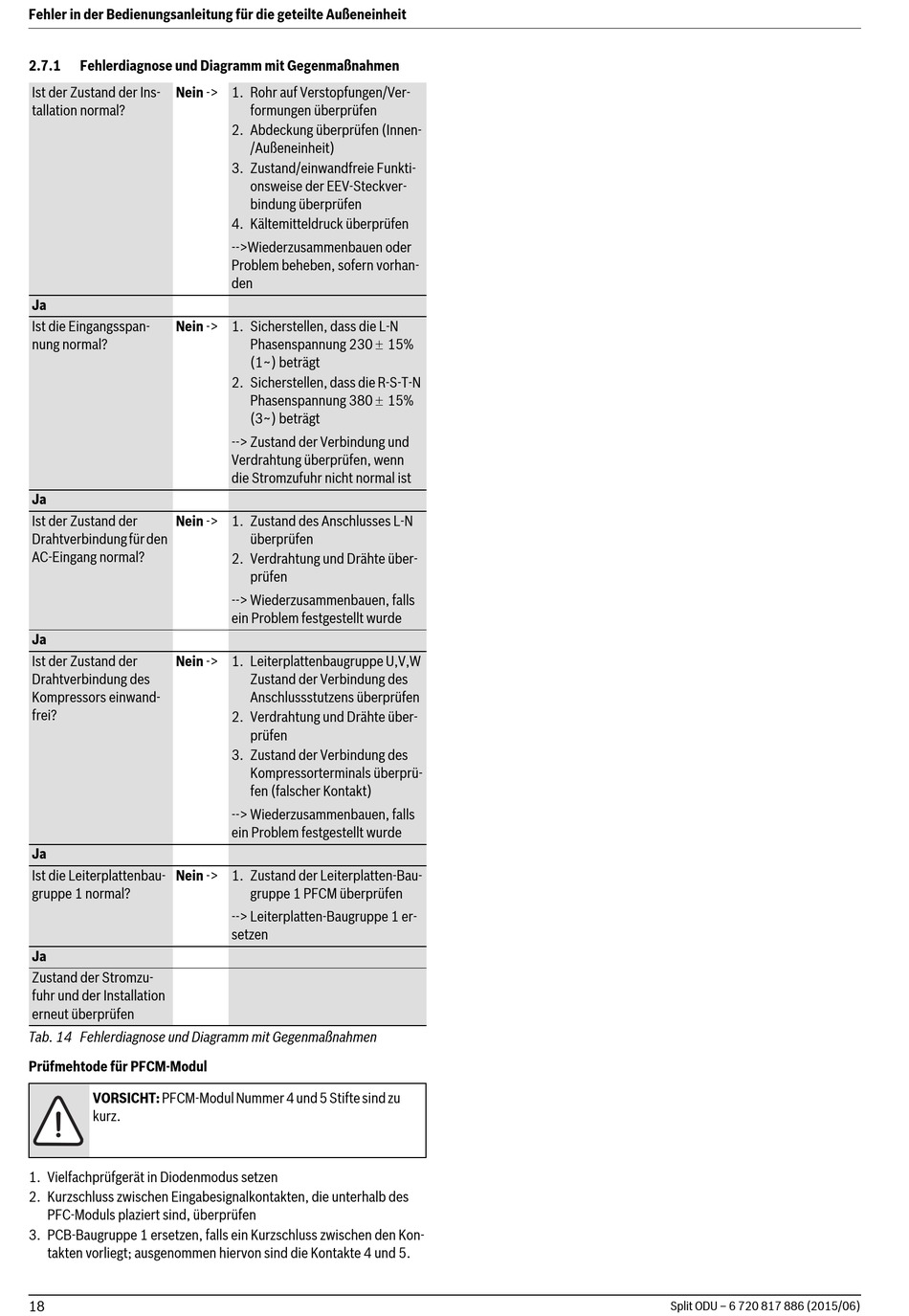

Fehler in der Bedienungsanleitung für die geteilte Außeneinheit
2.7.1
Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Ist der Zustand der Ins-
Nein -> 1. Rohr auf Verstopfungen/Ver-
tallation normal?
Ja
Ist die Eingangsspan-
Nein -> 1. Sicherstellen, dass die L-N
nung normal?
Ja
Ist der Zustand der
Nein -> 1. Zustand des Anschlusses L-N
Drahtverbindung für den
AC-Eingang normal?
Ja
Ist der Zustand der
Nein -> 1. Leiterplattenbaugruppe U,V,W
Drahtverbindung des
Kompressors einwand-
frei?
Ja
Ist die Leiterplattenbau-
Nein -> 1. Zustand der Leiterplatten-Bau-
gruppe 1 normal?
Ja
Zustand der Stromzu-
fuhr und der Installation
erneut überprüfen
Tab. 14 Fehlerdiagnose und Diagramm mit Gegenmaßnahmen
Prüfmehtode für PFCM-Modul
VORSICHT: PFCM-Modul Nummer 4 und 5 Stifte sind zu
kurz.
1. Vielfachprüfgerät in Diodenmodus setzen
2. Kurzschluss zwischen Eingabesignalkontakten, die unterhalb des
PFC-Moduls plaziert sind, überprüfen
3. PCB-Baugruppe 1 ersetzen, falls ein Kurzschluss zwischen den Kon-
takten vorliegt; ausgenommen hiervon sind die Kontakte 4 und 5.
18
formungen überprüfen
2. Abdeckung überprüfen (Innen-
/Außeneinheit)
3. Zustand/einwandfreie Funkti-
onsweise der EEV-Steckver-
bindung überprüfen
4. Kältemitteldruck überprüfen
-->Wiederzusammenbauen oder
Problem beheben, sofern vorhan-
den
Phasenspannung 230 15%
(1~) beträgt
2. Sicherstellen, dass die R-S-T-N
Phasenspannung 380 15%
(3~) beträgt
--> Zustand der Verbindung und
Verdrahtung überprüfen, wenn
die Stromzufuhr nicht normal ist
überprüfen
2. Verdrahtung und Drähte über-
prüfen
--> Wiederzusammenbauen, falls
ein Problem festgestellt wurde
Zustand der Verbindung des
Anschlussstutzens überprüfen
2. Verdrahtung und Drähte über-
prüfen
3. Zustand der Verbindung des
Kompressorterminals überprü-
fen (falscher Kontakt)
--> Wiederzusammenbauen, falls
ein Problem festgestellt wurde
gruppe 1 PFCM überprüfen
--> Leiterplatten-Baugruppe 1 er-
setzen
Split ODU – 6 720 817 886 (2015/06)
