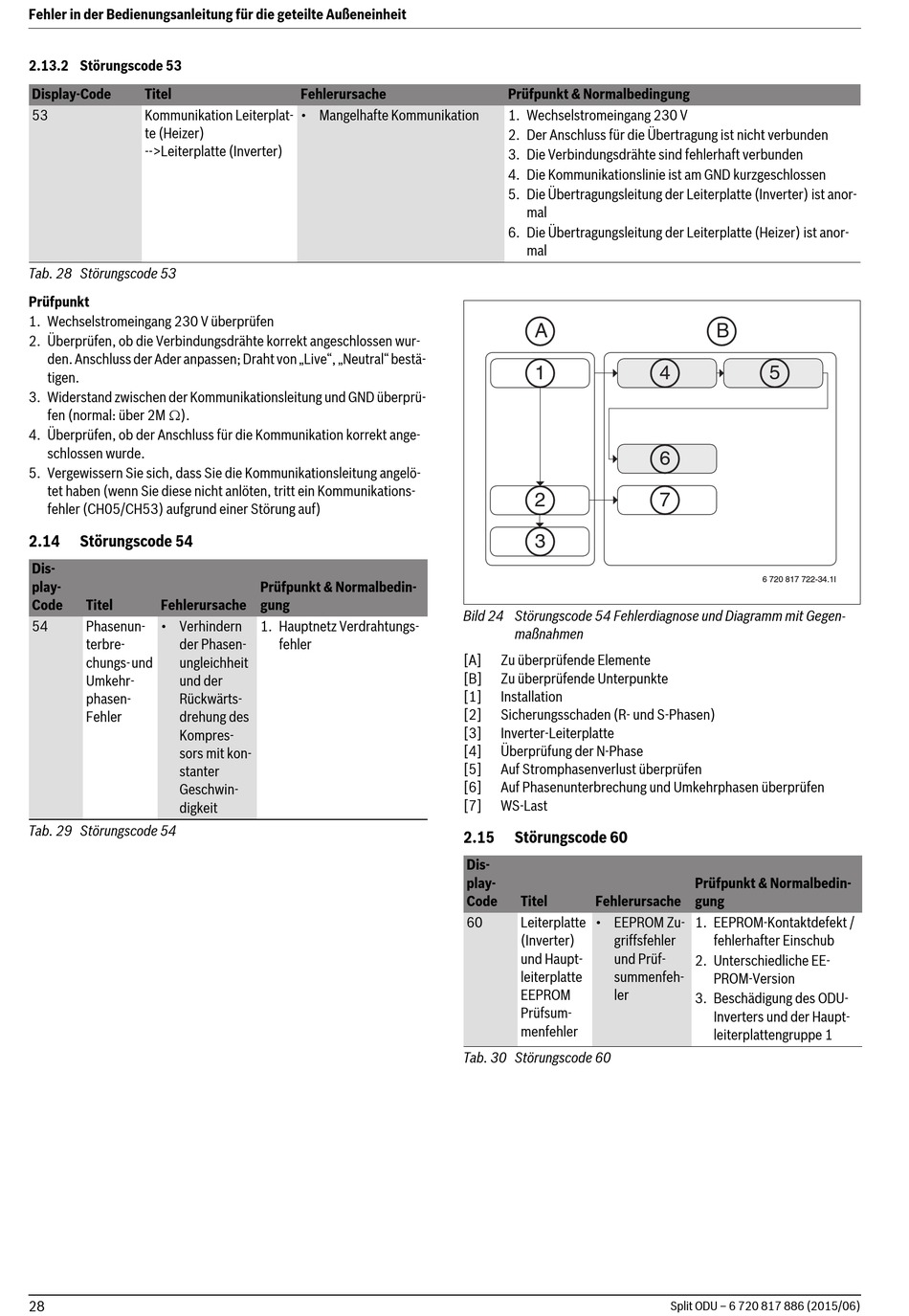

2.13.2 Störungscode 53
Display-Code
Titel
53
Kommunikation Leiterplat-
te (Heizer)
-->Leiterplatte (Inverter)
Tab. 28 Störungscode 53
Prüfpunkt
1. Wechselstromeingang 230 V überprüfen
2. Überprüfen, ob die Verbindungsdrähte korrekt angeschlossen wur-
den. Anschluss der Ader anpassen; Draht von „Live", „Neutral" bestä-
tigen.
3. Widerstand zwischen der Kommunikationsleitung und GND überprü-
fen (normal: über 2M).
4. Überprüfen, ob der Anschluss für die Kommunikation korrekt ange-
schlossen wurde.
5. Vergewissern Sie sich, dass Sie die Kommunikationsleitung angelö-
tet haben (wenn Sie diese nicht anlöten, tritt ein Kommunikations-
fehler (CH05/CH53) aufgrund einer Störung auf)
2.14
Störungscode 54
Dis-
play-
Code
Titel
Fehlerursache
54
Phasenun-
• Verhindern
terbre-
der Phasen-
chungs- und
ungleichheit
Umkehr-
und der
phasen-
Rückwärts-
Fehler
drehung des
Kompres-
sors mit kon-
stanter
Geschwin-
digkeit
Tab. 29 Störungscode 54
28
Fehlerursache
• Mangelhafte Kommunikation
Prüfpunkt & Normalbedin-
gung
1. Hauptnetz Verdrahtungs-
fehler
Prüfpunkt & Normalbedingung
1. Wechselstromeingang 230 V
2. Der Anschluss für die Übertragung ist nicht verbunden
3. Die Verbindungsdrähte sind fehlerhaft verbunden
4. Die Kommunikationslinie ist am GND kurzgeschlossen
5. Die Übertragungsleitung der Leiterplatte (Inverter) ist anor-
mal
6. Die Übertragungsleitung der Leiterplatte (Heizer) ist anor-
mal
A
1
2
3
Bild 24 Störungscode 54 Fehlerdiagnose und Diagramm mit Gegen-
maßnahmen
[A]
Zu überprüfende Elemente
[B]
Zu überprüfende Unterpunkte
[1]
Installation
[2]
Sicherungsschaden (R- und S-Phasen)
[3]
Inverter-Leiterplatte
[4]
Überprüfung der N-Phase
[5]
Auf Stromphasenverlust überprüfen
[6]
Auf Phasenunterbrechung und Umkehrphasen überprüfen
[7]
WS-Last
2.15
Störungscode 60
Dis-
play-
Code
Titel
Fehlerursache
60
Leiterplatte
• EEPROM Zu-
(Inverter)
griffsfehler
und Haupt-
und Prüf-
leiterplatte
summenfeh-
EEPROM
ler
Prüfsum-
menfehler
Tab. 30 Störungscode 60
B
4
5
6
7
6 720 817 722-34.1I
Prüfpunkt & Normalbedin-
gung
1. EEPROM-Kontaktdefekt /
fehlerhafter Einschub
2. Unterschiedliche EE-
PROM-Version
3. Beschädigung des ODU-
Inverters und der Haupt-
leiterplattengruppe 1
Split ODU – 6 720 817 886 (2015/06)
