Fehler in der Bedienungsanleitung für die geteilte Außeneinheit
PFC_IPM check
U, V, W ' R S T
P W V U Nw Nv Nu
27 26 25 24 23 22 21
P W V U Nw Nv Nu
27 26 25 24 23 22 21

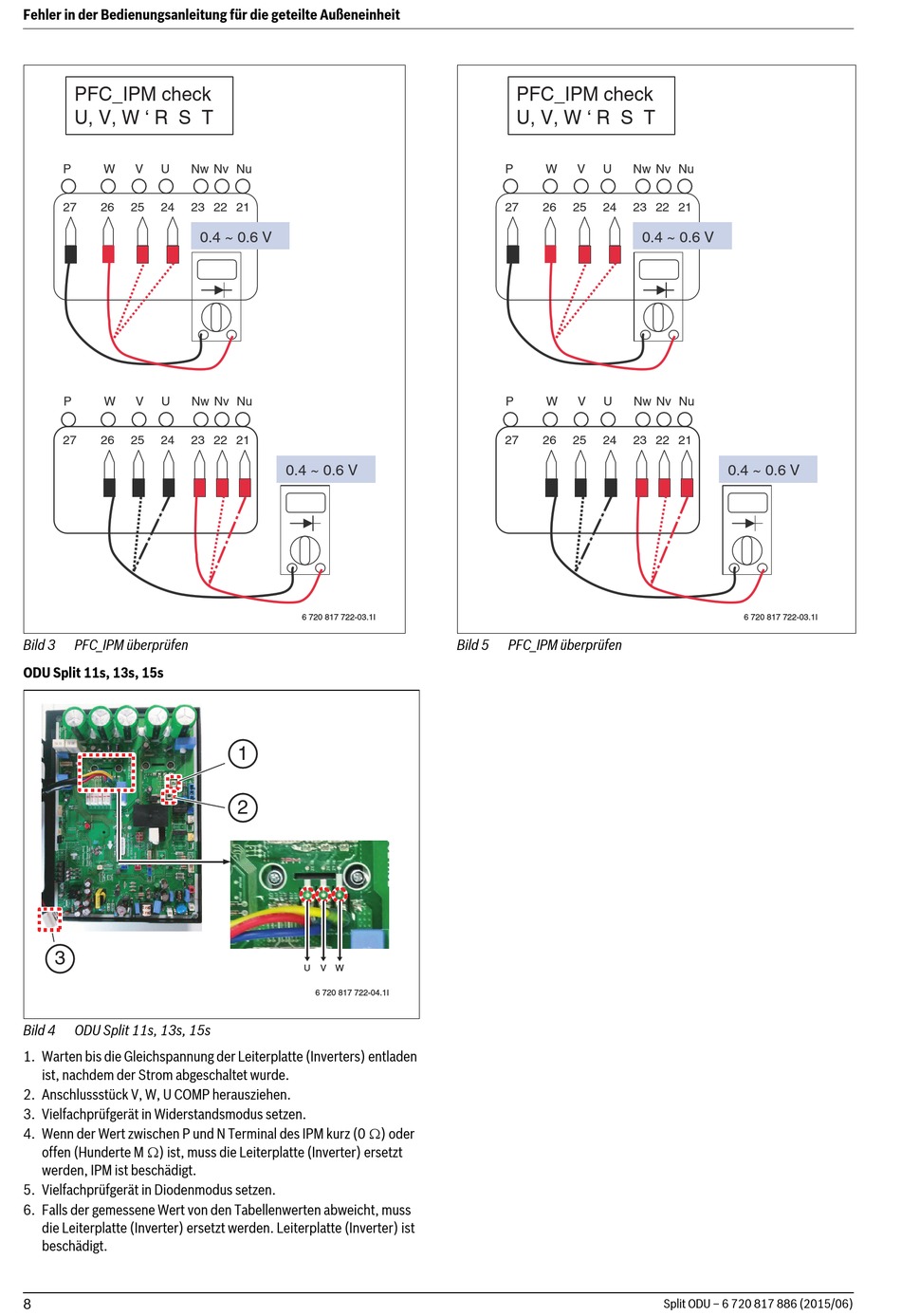

Bild 3 PFC_IPM überprüfen
ODU Split 11s, 13s, 15s
3
Bild 4 ODU Split 11s, 13s, 15s
1. Warten bis die Gleichspannung der Leiterplatte (Inverters) entladen
ist, nachdem der Strom abgeschaltet wurde.
2. Anschlussstück V, W, U COMP herausziehen.
3. Vielfachprüfgerät in Widerstandsmodus setzen.
4. Wenn der Wert zwischen P und N Terminal des IPM kurz (0) oder
offen (Hunderte M) ist, muss die Leiterplatte (Inverter) ersetzt
werden, IPM ist beschädigt.
5. Vielfachprüfgerät in Diodenmodus setzen.
6. Falls der gemessene Wert von den Tabellenwerten abweicht, muss
die Leiterplatte (Inverter) ersetzt werden. Leiterplatte (Inverter) ist
beschädigt.
8
0.4 ~ 0.6 V
0.4 ~ 0.6 V
6 720 817 722-03.1I
1
2
U V W
6 720 817 722-04.1I
PFC_IPM check
U, V, W ' R S T
P W V U
27 26 25 24
P W V U
27 26 25 24
Bild 5 PFC_IPM überprüfen
Nw Nv Nu
23 22 21
0.4 ~ 0.6 V
Nw Nv Nu
23 22 21
0.4 ~ 0.6 V
6 720 817 722-03.1I
