ODU Split 11t, 13t, 15t

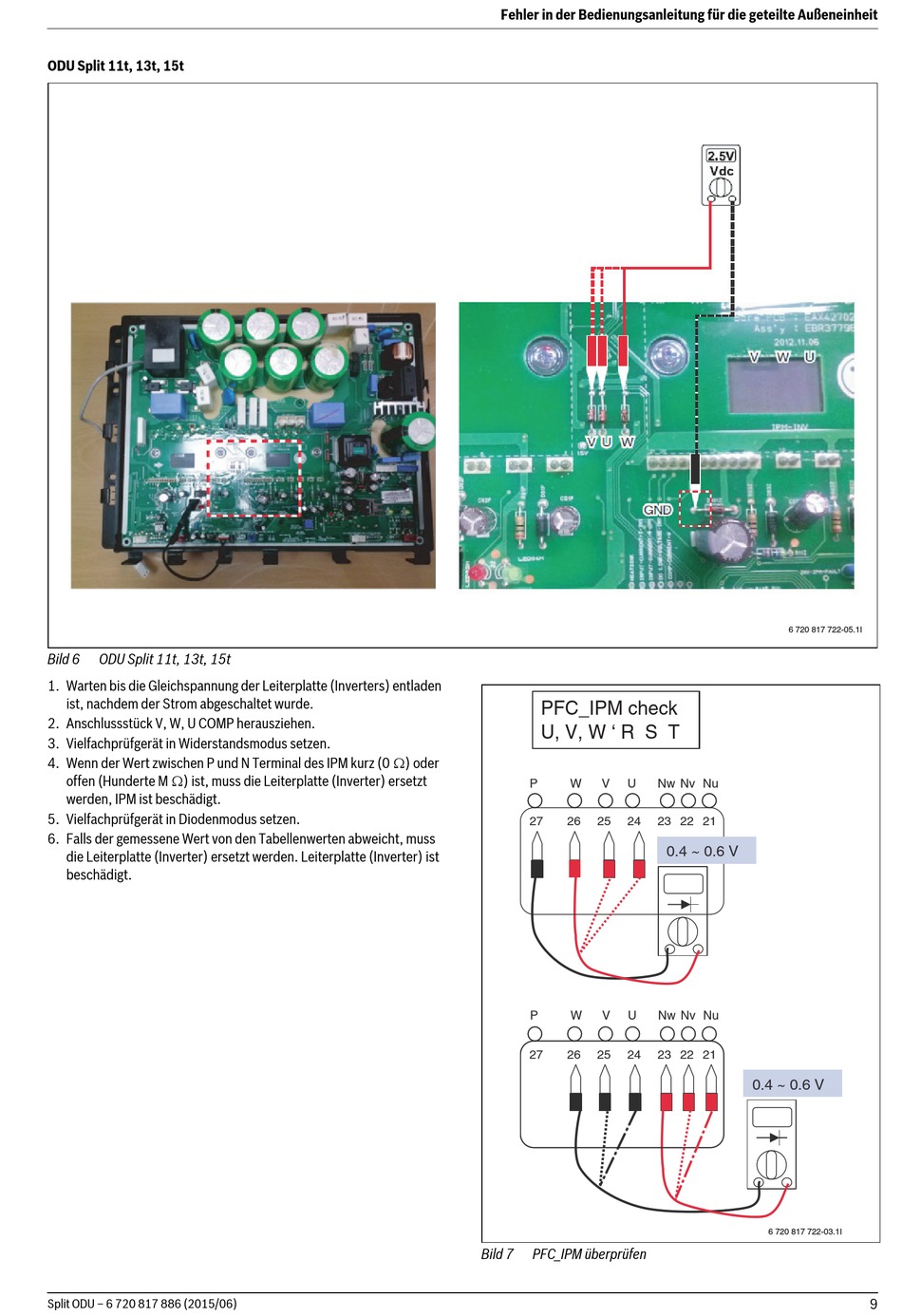

Bild 6 ODU Split 11t, 13t, 15t
1. Warten bis die Gleichspannung der Leiterplatte (Inverters) entladen
ist, nachdem der Strom abgeschaltet wurde.
2. Anschlussstück V, W, U COMP herausziehen.
3. Vielfachprüfgerät in Widerstandsmodus setzen.
4. Wenn der Wert zwischen P und N Terminal des IPM kurz (0) oder
offen (Hunderte M) ist, muss die Leiterplatte (Inverter) ersetzt
werden, IPM ist beschädigt.
5. Vielfachprüfgerät in Diodenmodus setzen.
6. Falls der gemessene Wert von den Tabellenwerten abweicht, muss
die Leiterplatte (Inverter) ersetzt werden. Leiterplatte (Inverter) ist
beschädigt.
Split ODU – 6 720 817 886 (2015/06)
Fehler in der Bedienungsanleitung für die geteilte Außeneinheit
PFC_IPM check
U, V, W ' R S T
P W V U
27 26 25 24
P W V U
27 26 25 24
Bild 7 PFC_IPM überprüfen
6 720 817 722-05.1I
Nw Nv Nu
23 22 21
0.4 ~ 0.6 V
Nw Nv Nu
23 22 21
0.4 ~ 0.6 V
6 720 817 722-03.1I
