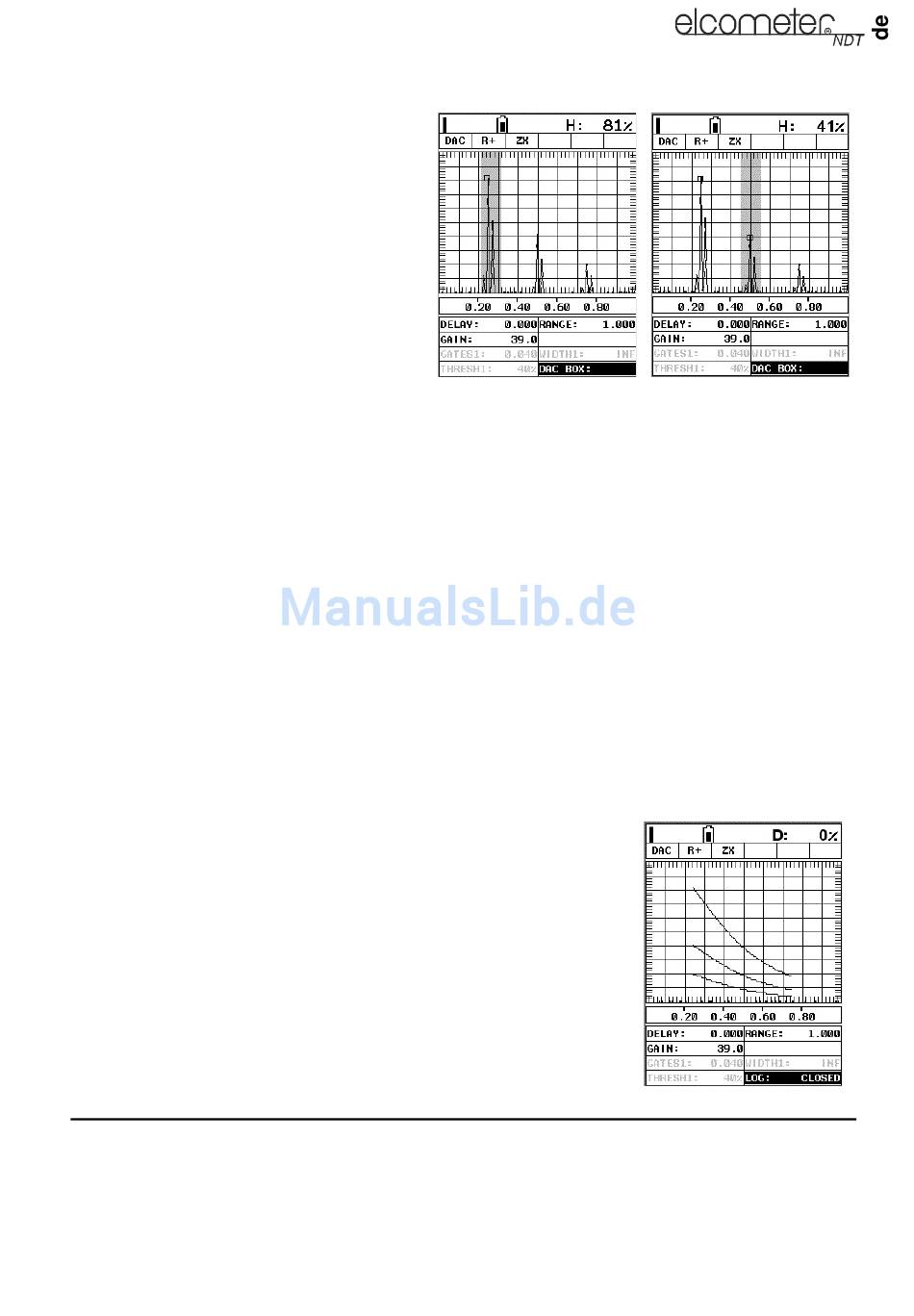

21.3 .AUFBAUEN EINER DAC-KURVE

1. Koppeln Sie den Messkopf mit dem
ersten Kalibrierstandard, stellen Sie
den Spitzenwert am Reflektor ein und
passen Sie
Verstärkungsfaktor an, um die Höhe
des Signals
Anzeigenbereichs für die Wellenform
zu halten sowie das Testen der
Dämpfung in größeren Tiefen des
Gesamtbereichs bei einer geeigneten
Höhe zu ermöglichen.
2. Aktivieren Sie die DAC-Funktion und
stellen Sie die DAC-Parameter entsprechend Ihren Erfordernissen ein (siehe"Anpassen
DAC-Einstellungen" auf Seite 43). Vergewissern Sie sich, dass DRAW auf EIN eingestellt ist.
Im Wellenformbereich wird ein markierter Cursor angezeigt, der ganz links in der
Messwertanzeige beginnt.
3. Navigieren Sie im Kurzmenü zu DAC BOX.
4. Bewegen Sie den Cursor mit der LINKS- und RECHTS-Taste über den Abschnitt der
Wellenform, der als erster Punkt in der DAC-Kurve verwendet werden soll, und drücken Sie
ENTER, um den ersten Punkt der Kurve festzulegen.
5. Wiederholen Sie Schritt 4, um weitere Punkte der Kurve festzulegen.
Die DAC-Kurve wird angezeigt, nachdem drei Punkte festgelegt/aufgezeichnet wurden. Sie
wird für jeden zusätzlich hinzugefügten Punkt weiter aufgebaut/aktualisiert.
Hinweis: Eine DAC-Kurve kann bis zu acht Punkte enthalten.
Hinweis: Jeder Punkt kann durch Drücken von CLR gelöscht werden, wenn DRAW auf EIN
eingestellt ist.
6. Drücken Sie MENU, navigieren Sie zum Menü DAC und markieren Sie dann die Funktion
DRAW.
7. Stellen DRAW mithilfe der LINKS- und RECHTS-Taste auf AUS.:
Die DAC-Kurven sind damit festgelegt und zur Verwendung bei
der Inspektion bereit.
8. Optional: Die DAC-Kurve kann wie folgt angezeigt werden:
• Markieren Sie im Menü DAC die Funktion CURVE.
• Stellen Sie CURVE mithilfe der LINKS- und RECHTS-Taste auf
EIN.
• Drücken Sie MEAS, um zur Messwertanzeige zurückzukehren.
Die DAC-Kurve wird angezeigt.

22 TCG - TIME CORRECTED GAIN

Die TCG-Funktion erhöht den Verstärkungsfaktor mit zunehmender Distanz, um eine
Gesamtempfindlichkeit für denselben Reflektor bei unterschiedlichen Distanzen zu erreichen. Der
Verstärkungsfaktor wird an jedem gewählten Punkt eingestellt, um die Signalamplitude bei einem
vorgegebenen Referenzpegel anzuzeigen.
dabei den
innerhalb des
