Elcometer FD700DL+ Gebrauchsanleitung Seite 47

4. Bewegen Sie den Cursor mit der LINKS- und RECHTS-Taste über den Abschnitt der
Wellenform, der als erster Punkt in der TCG-Kurve verwendet werden soll, und drücken Sie
ENTER, um den ersten Punkt der Kurve festzulegen.
5. Wiederholen Sie Schritt 4, um weitere Punkte der Kurve festzulegen.
Die TCG-Kurve wird angezeigt, nachdem drei Punkte festgelegt/aufgezeichnet wurden. Sie
wird für jeden zusätzlich hinzugefügten Punkt weiter aufgebaut/aktualisiert.
Hinweis: Eine TCG-Kurve kann bis zu acht Punkte enthalten.
Hinweis: Jeder Punkt kann durch Drücken von CLR gelöscht werden, wenn DRAW auf EIN
eingestellt ist.
6. Drücken Sie MENÜ, navigieren Sie zum Menü TCG und markieren Sie dann die Funktion
DRAW.
7. Stellen DRAW mithilfe der LINKS- und RECHTS-Taste auf AUS.
Die TCG-Kurven sind damit festgelegt und zur Verwendung bei
der Inspektion bereit.

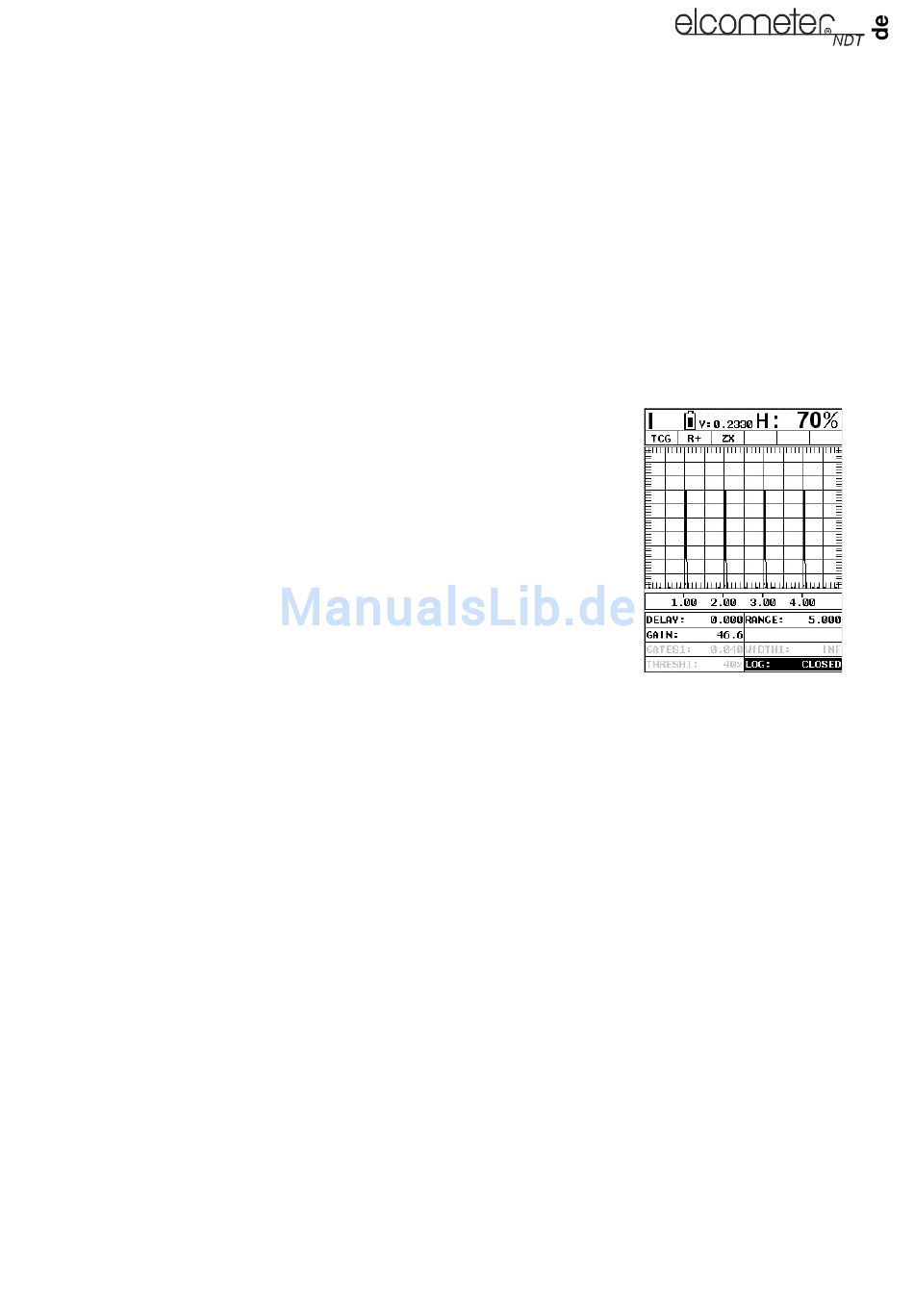

8. Optional: Die TCG-Kurve kann wie folgt angezeigt werden:
• Markieren Sie im Menü TCG die Funktion CURVE.
• Stellen Sie CURVE mithilfe der LINKS- und RECHTS-Taste
auf EIN.
• Drücken Sie
zurückzukehren. Die TCG-Kurve wird angezeigt.
MEAS, um zur Messwertanzeige
46
