23 MESSOPTIONEN

Weitere Informationen finden Sie im Elcometer NDT-Wissenscenter bei www.elcometerNDT.com.
Die Polaritätsfunktion wird für den Materialfehlerdetektor und das Dickenmessgerät in gleicher
Weise verwendet. Die Polarität kann abhängig von den Einstellungen ANSICHT, BL1, BL2 und
DAC gewählt werden.
23.1 DETEKTIONSMODUS
Das Messgerät bietet die drei Detektionsmodi Z-Cross, Flanke und Spitze. Die folgenden
Diagramme illustrieren die Unterschiede zwischen diesen Optionen:
:

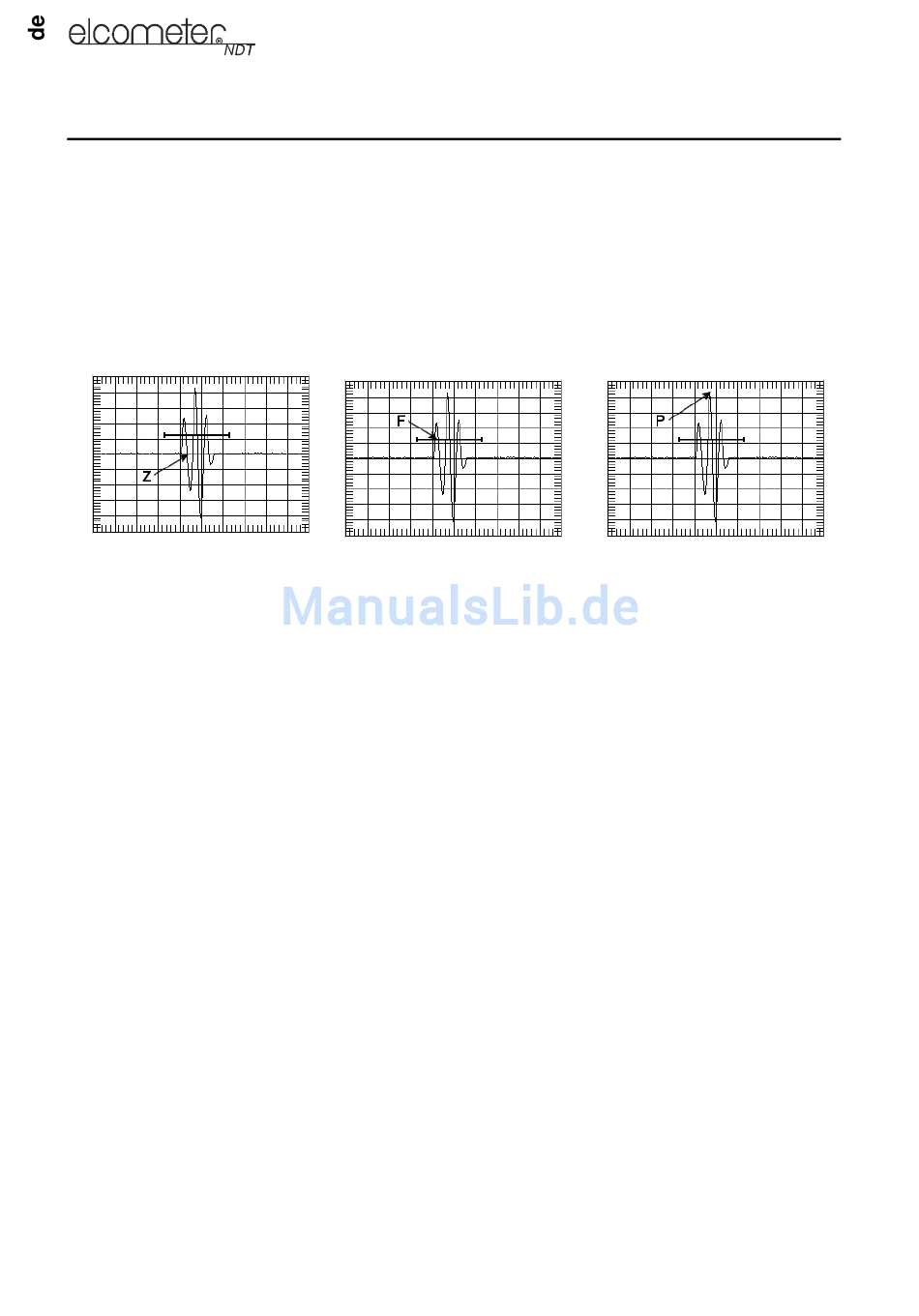

Z-Cross Flanke Spitze
In den Diagrammen ist die positive Polarität dargestellt (an der Position der Blende oberhalb der
Nulllinie erkennbar).
Z-CROSS: Die Detektion erfolgt, wenn der erste positive Halbzyklus die Nulllinie überquert und
negativ wird.
FLANKE: Die Detektion erfolgt, wenn die linke Kante des ersten Halbzyklus ansteigt und den
Schwellenwert überschreitet.
SPITZE: Die Detektion erfolgt bei der höchsten Spitze in der Blende.
Einstellen des Detektionsmodus:
1. MENU/TUNE/DETECT MODE
2. Wählen Sie den Wert für DETECT MODE mit LINKS und RECHTS aus.
3. Drücken Sie MEAS, um zur Messwertanzeige zurückzukehren und Messwerte zu erfassen.
23.2 IMPULSBREITE
Siehe "Impulsbreite" auf Seite 27.
23.3 IMPULSGEBERSPANNUNG
Ihr Messgerät ist mit einem 200-V-Rechteckimpulsgeber ausgestattet, der auf spezifische
Anwendungen und Messköpfe einstellbar ist. Die Standardeinstellung des Impulsgebers ist 150 V.
Sie können diesen Wert mithilfe der Impulsgeberspannungsfunktion um 50 V erhöhen bzw.
verringern, um eine tiefere Durchdringung für schwierige Materialien bzw. eine höhere Auflösung
für Materialien mit starken Störgeräuschen zu erreichen.
Einstellen der Impulsgeberspannung:
Siehe "Impulsgeberspannung" auf Seite 27.
