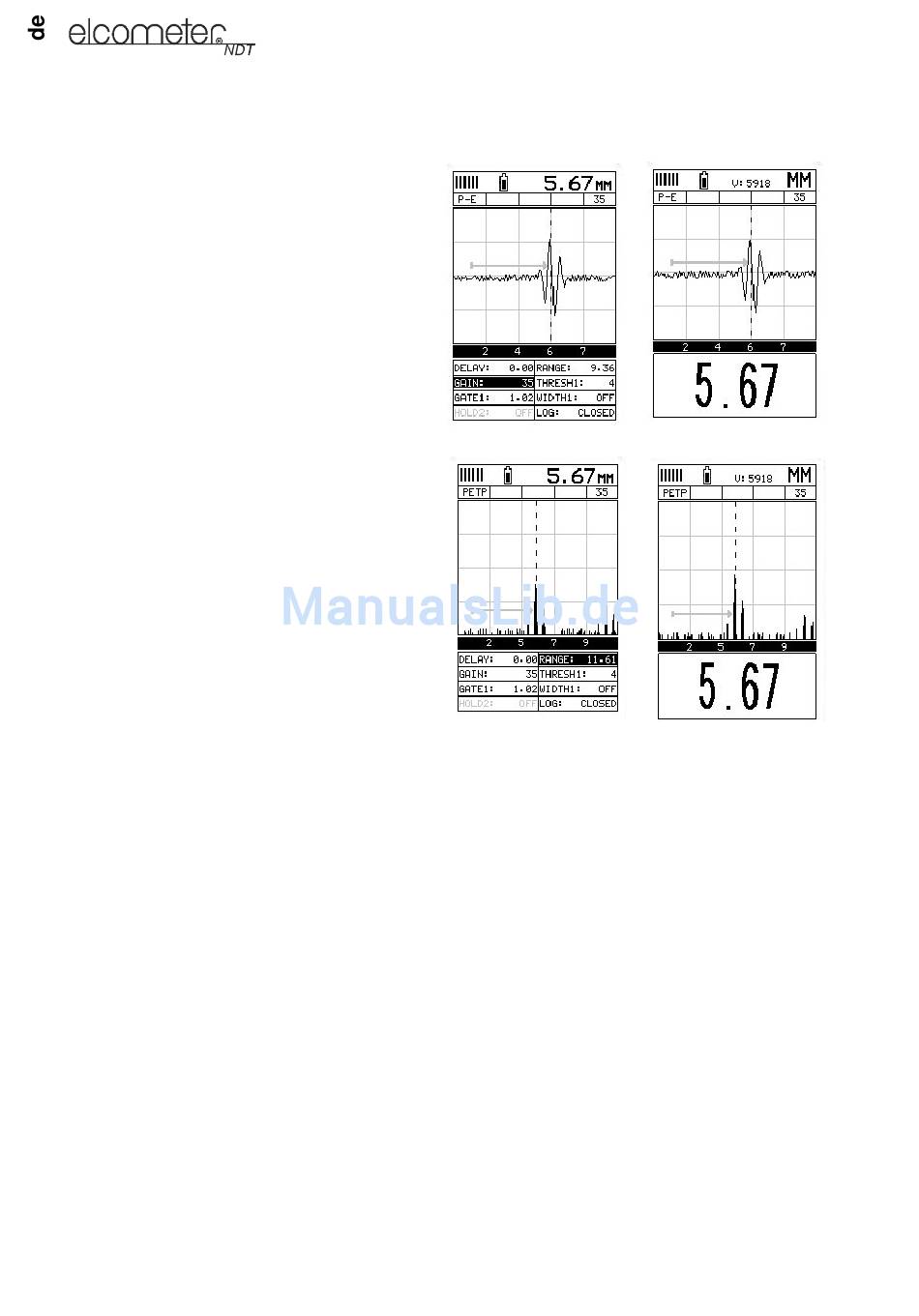

6.2 RF-A-BILD-MESSWERTANZEIGE
Kurzmenü deaktiviert
Kurzmenü aktiviert
Die RF-Ansicht zeigt die vollständige vom
Messgerät empfangene Schallwelle an.
Entlang der vertikalen Achse wird die
Amplitude
der
empfangenen
Welle
angezeigt und entlang der horizontalen
Achse der Empfangszeitpunkt. Beide Werte
werden anhand der Materialgeschwindigkeit
in Dickeneinheiten umgerechnet.
Der
zum
Berechnen
des
digitalen
Dickenmesswerts verwendete Punkt auf
dem Scan wird als eine gestrichelte Linie
angezeigt (siehe Abschnitt 9 über Blenden).
Die RF-Anzeige wird zum Einrichten des
Messgeräts vor der Prüfung verwendet.
6.3 GERICHTETE
A-BILD-MESSWERTANZEIGE
Die gerichtete Ansicht zeigt, abhängig von
der gewählten POLARITÄT, entweder nur
die positive oder die negative Hälfte der
Wellenform an. Die RECT-Anzeige ist die
bevorzugte Ansicht für Materialfehler- und
Lochnarbenprüfungen.
13
