Eindringen von Regen und Wind in den Raum zu verhindern.

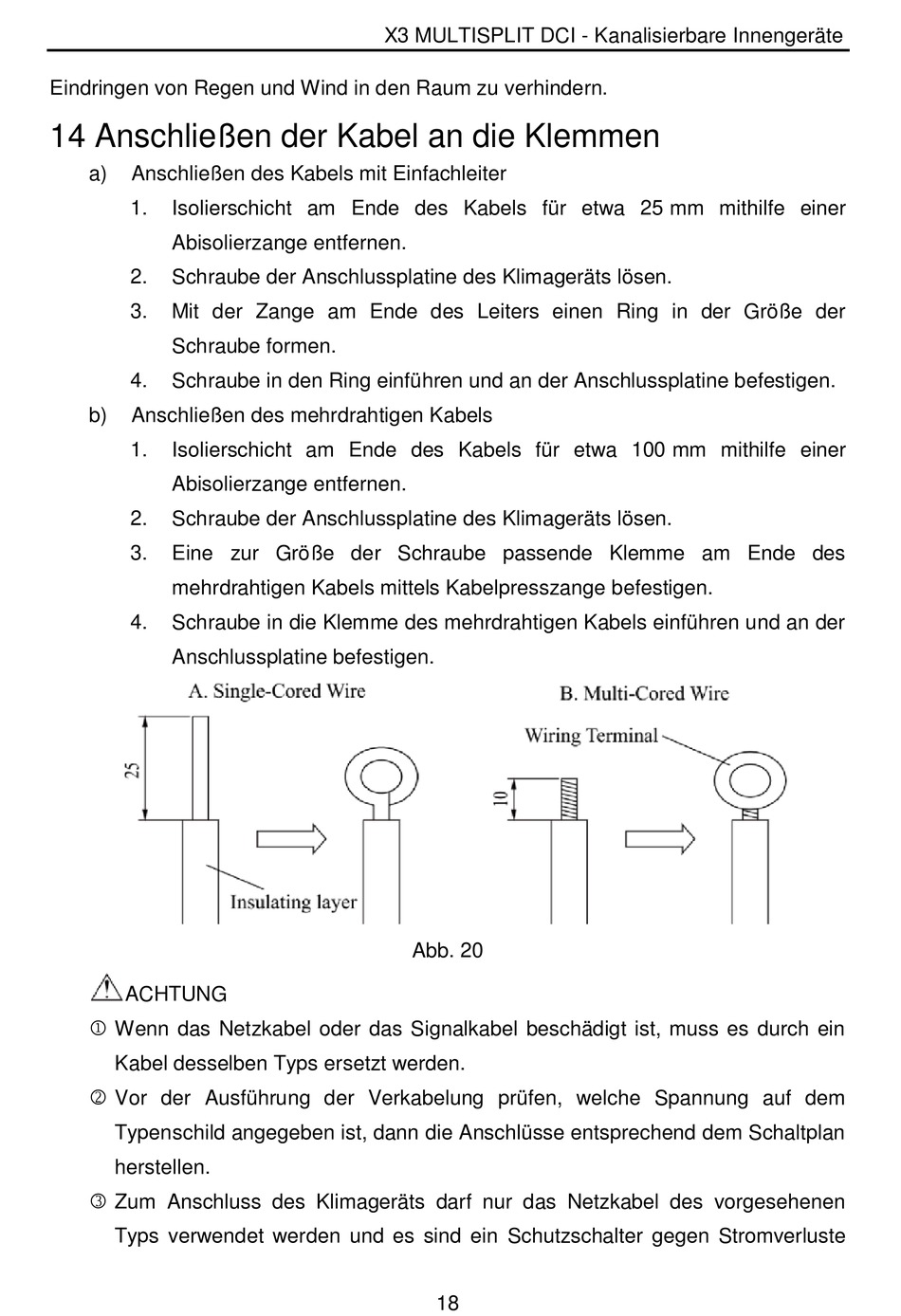

14 Anschließen der Kabel an die Klemmen
a) Anschließen des Kabels mit Einfachleiter
1. Isolierschicht am Ende des Kabels für etwa 25 mm mithilfe einer
Abisolierzange entfernen.
2. Schraube der Anschlussplatine des Klimageräts lösen.
3. Mit der Zange am Ende des Leiters einen Ring in der Größe der
Schraube formen.
4. Schraube in den Ring einführen und an der Anschlussplatine befestigen.
b) Anschließen des mehrdrahtigen Kabels
1. Isolierschicht am Ende des Kabels für etwa 100 mm mithilfe einer
Abisolierzange entfernen.
2. Schraube der Anschlussplatine des Klimageräts lösen.
3. Eine zur Größe der Schraube passende Klemme am Ende des
mehrdrahtigen Kabels mittels Kabelpresszange befestigen.
4. Schraube in die Klemme des mehrdrahtigen Kabels einführen und an der
Anschlussplatine befestigen.
ACHTUNG
 Wenn das Netzkabel oder das Signalkabel beschädigt ist, muss es durch ein
Kabel desselben Typs ersetzt werden.
 Vor der Ausführung der Verkabelung prüfen, welche Spannung auf dem
Typenschild angegeben ist, dann die Anschlüsse entsprechend dem Schaltplan
herstellen.
 Zum Anschluss des Klimageräts darf nur das Netzkabel des vorgesehenen
Typs verwendet werden und es sind ein Schutzschalter gegen Stromverluste
X3 MULTISPLIT DCI - Kanalisierbare Innengeräte
Abb. 20
