III

Installationsanleitung

1 Maßzeichnungen des Innengeräts
Hinweis: Wenn nicht anders angegeben, sind alle Maße in den folgenden
Abbildungen in Millimeter.

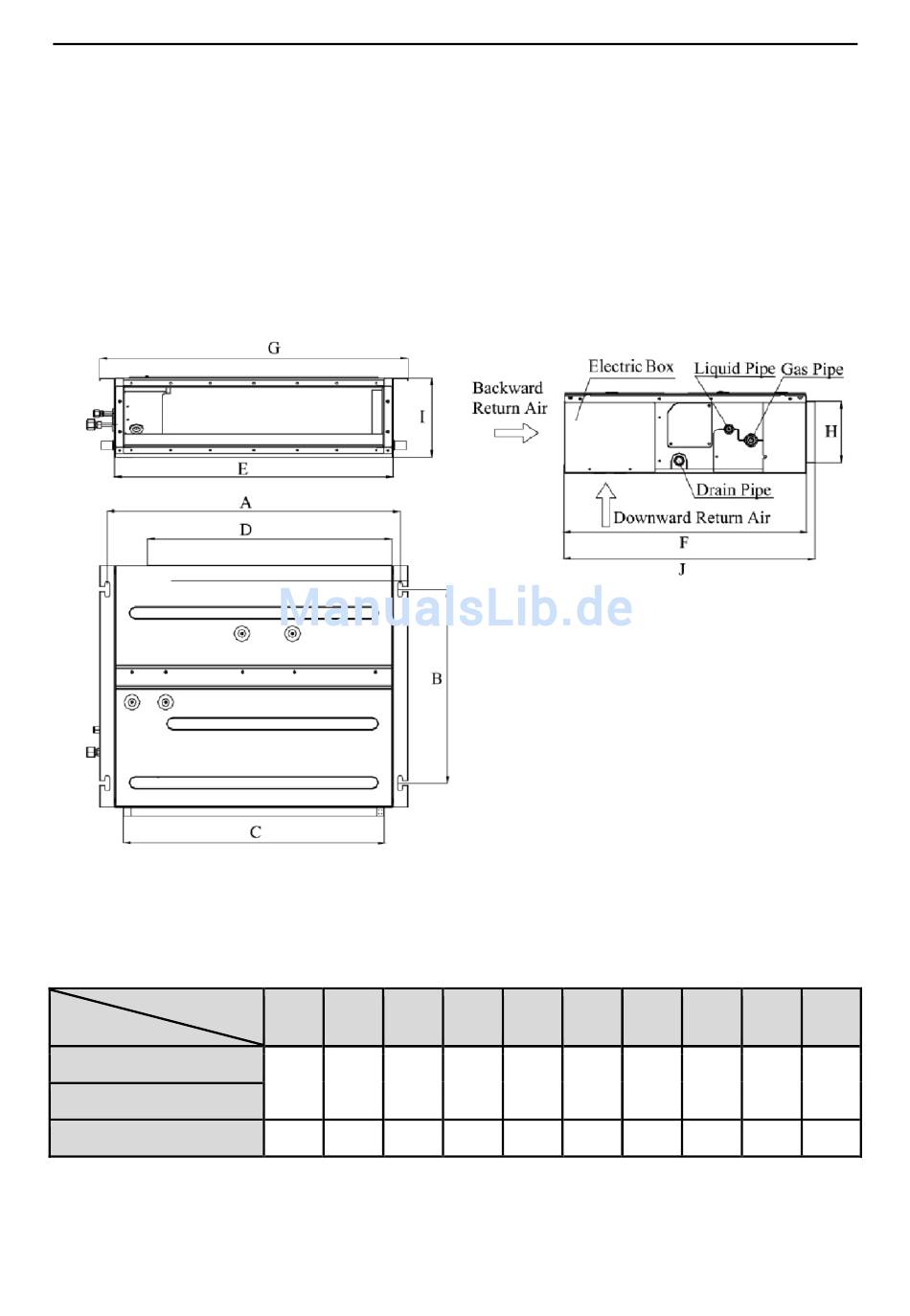

Abb. 1 bezieht sich auf
Artikel
Modell
X3I SD27HL
X3I SD35HL
X3I SD52HL
X3 MULTISPLIT DCI - Kanalisierbare Innengeräte
X3I SD27HL, X3I SD35HL, X3I SD52HL:
Abb. 1
Tabelle 1: Außenmaße
A B C
742 491 662
942 491 862
5
D E F
620 700 615
820 900 615
G H I
782 156 200
982 156 200
J
635
635
