und ein Luftschalter gegen Überlasten zu installieren.
 Das Klimagerät muss an die Erdung angeschlossen werden, um Gefahren
durch Isolationsfehler zu vermeiden.
 Für die Verkabelung muss die Klemme oder das Einfachleiter-Kabel verwendet
werden; bei direkter Verbindung zwischen mehrdrahtigem Kabel und
Anschlussplatine besteht Brandgefahr.
 Die gesamte Verkabelung muss streng nach Schaltplan ausgeführt werden,
andernfalls könnten fehlerhafte Anschlüsse zu Störungen und Schäden am
Klimagerät führen.
 Elektrokabel nicht mit dem Kältemittel-Rohr, dem Verdichter, dem Lüfter oder
anderen sich bewegenden Teilen in Berührung kommen lassen.
 Der Hersteller haftet nicht für Schäden oder Fehlfunktion des Geräts, wenn
diese auf nicht vorgesehene Abänderungen der Verkabelung zurückzuführen

sind.

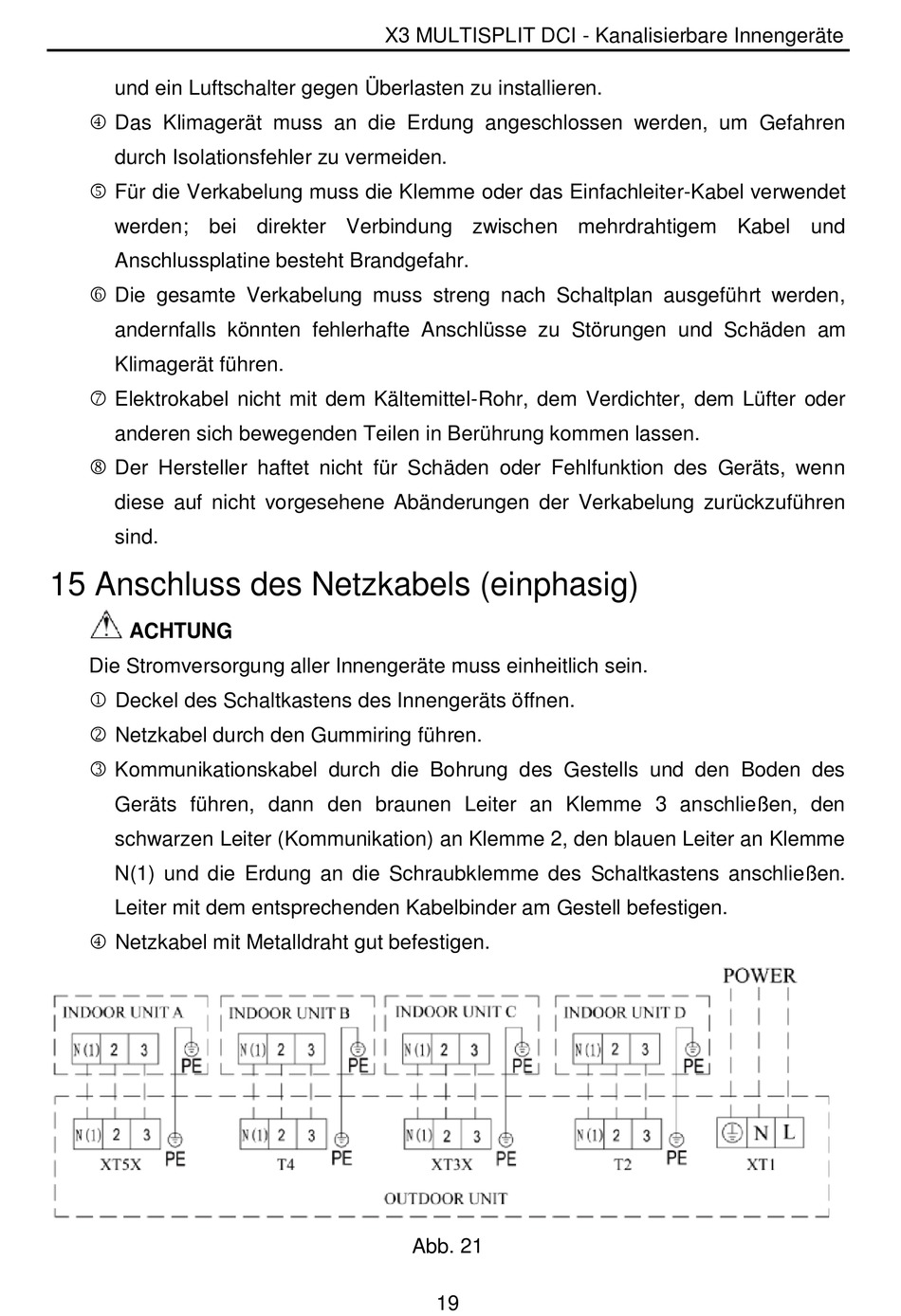

15 Anschluss des Netzkabels (einphasig)

ACHTUNG
Die Stromversorgung aller Innengeräte muss einheitlich sein.
 Deckel des Schaltkastens des Innengeräts öffnen.
 Netzkabel durch den Gummiring führen.
 Kommunikationskabel durch die Bohrung des Gestells und den Boden des
Geräts führen, dann den braunen Leiter an Klemme 3 anschließen, den
schwarzen Leiter (Kommunikation) an Klemme 2, den blauen Leiter an Klemme
N(1) und die Erdung an die Schraubklemme des Schaltkastens anschließen.
Leiter mit dem entsprechenden Kabelbinder am Gestell befestigen.
 Netzkabel mit Metalldraht gut befestigen.
X3 MULTISPLIT DCI - Kanalisierbare Innengeräte

Abb. 21
