5. Wenn bei Geräten mit elektrischer Zusatzheizungsfunktion die Leitung
mit rundem Querschnitt verwendet wird, darf die geradlinige Länge des
Übergangsrohrs nicht geringer als 200 mm sein.
Die Leitung hat einen rechteckigen oder runden Querschnitt und ist mit
dem Lufteinlass/-auslass des Innengeräts verbunden. Mindestens einer
der Zuluftauslässe muss offen gehalten werden. Die Leitung mit rundem
Querschnitt erfordert ein Übergangsrohr, das maßlich zum Zuluftauslass
des Geräts passt. Nach der Montage des Übergangsrohrs ist die Leitung
mit rundem Querschnitt zu montieren, die in 10 Meter Abstand vom
entsprechenden Luftverteiler gehalten werden sollte. Das serienmäßig
von Argo gelieferte Zubehör umfasst das Übergangsrohr mit 200 mm
Länge und den runden Luftauslass φ200. Es sind jedoch auch
Zubehörteile mit anderen Merkmalen erhältlich.

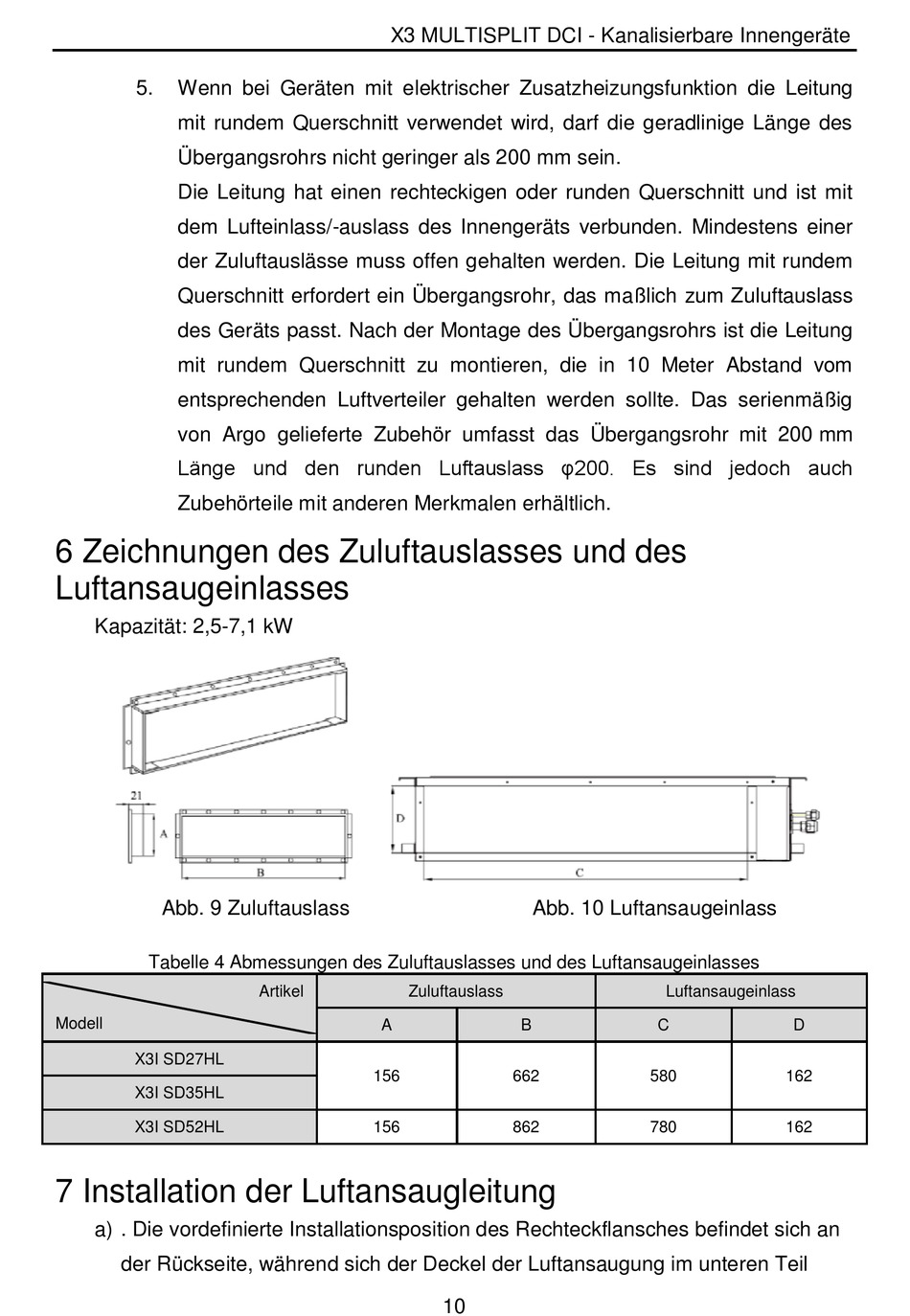

6 Zeichnungen des Zuluftauslasses und des
Luftansaugeinlasses
Kapazität: 2,5-7,1 kW
Abb. 9 Zuluftauslass
Tabelle 4 Abmessungen des Zuluftauslasses und des Luftansaugeinlasses
Modell
X3I SD27HL
X3I SD35HL
X3I SD52HL

7 Installation der Luftansaugleitung

a) . Die vordefinierte Installationsposition des Rechteckflansches befindet sich an
der Rückseite, während sich der Deckel der Luftansaugung im unteren Teil
X3 MULTISPLIT DCI - Kanalisierbare Innengeräte
Artikel Zuluftauslass
A
156
156

Abb. 10 Luftansaugeinlass
B
662
862
10
Luftansaugeinlass
C D
580 162
780 162
