Rohrdurchmesser (mm)
Φ 6,35
Φ 9,52
Φ 12
Φ 15,9
a) Der Krümmungsradius ist so groß wie möglich zu halten, um Risse des Rohrs
zu vermeiden. Zum Biegen des Rohrs einen Rohrbieger benutzen.
b) Kältemittel-Rohr und sichtbare Verbindungsstellen mit Schaumstoff umwickeln
und mit Kunststoff-Klebeband zusammenhalten.
ACHTUNG
 Beim
Verbinden
Verbindungsstellen des Innengeräts nicht mit Gewalt ziehen, sonst können sich
im Kapillarrohr und in den anderen Rohren Risse bilden, was Leckagen zur
Folge hätte.
 Das Kältemittel-Rohr muss durch Halterungen gehalten werden, d. h. das
Gewicht des Rohrs darf nicht auf dem Gerät lasten.
X3 MULTISPLIT DCI - Kanalisierbare Innengeräte

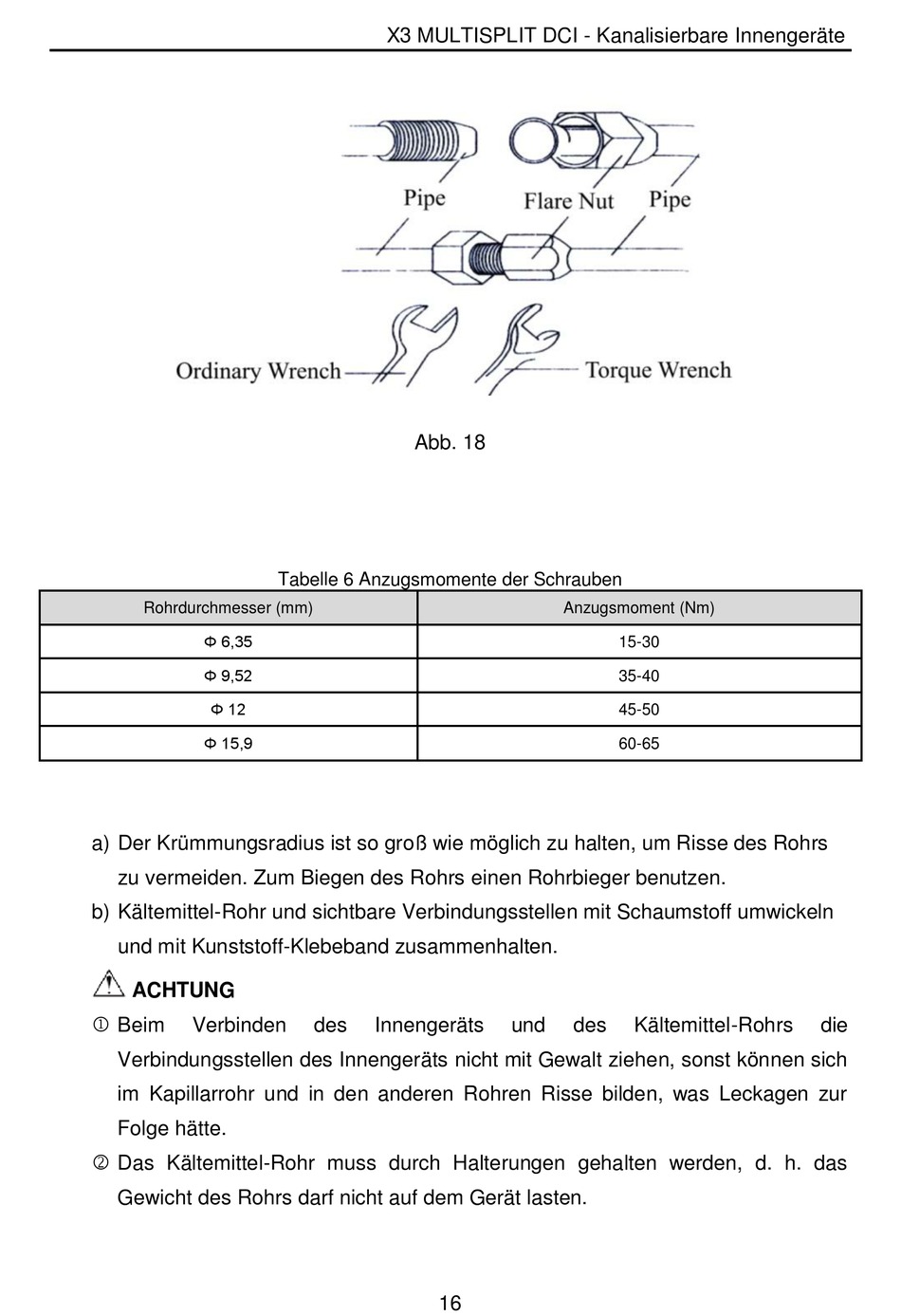

Abb. 18
Tabelle 6 Anzugsmomente der Schrauben
des Innengeräts
16
Anzugsmoment (Nm)
15-30
35-40
45-50
60-65
und des Kältemittel-Rohrs

die
