befindet, wie in Abb. 11 dargestellt
b) Falls eine Luftansaugung von unten gewünscht wird, genügt es, die Positionen
des Rechteckflansches und des Deckels der Luftansaugung zu wechseln.
c) Ein Ende der Luftansaugleitung mittels Nieten mit dem Luftansauganschluss
des Geräts und das andere Ende mit dem Luftansauggitter verbinden.
d) Die Luftansaugung von unten erzeugt mehr Geräusche als die Ansaugung von
hinten, daher wird empfohlen, eine Schallschluckvorrichtung und ein Plenum zu
installieren, um den Schall auf ein Minimum zu reduzieren.

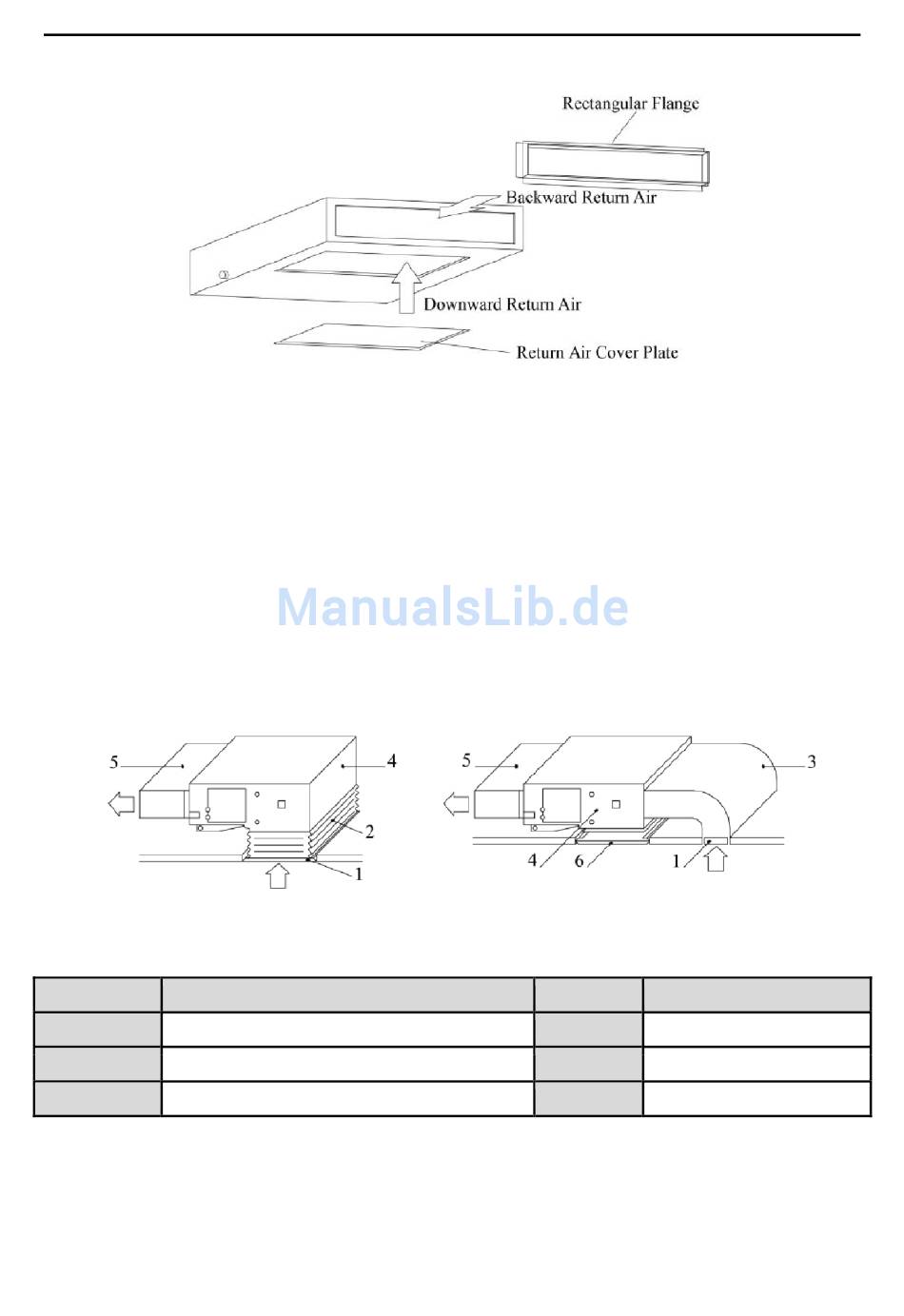

e) Das Installationsverfahren kann zum Beispiel unter Berücksichtigung des
Gebäudezustands und der Wartung gewählt werden, wie in Abb. 12 dargestellt.
Nr.
1
2
3

8 Installation der Kondenswasserleitung

a) Die Kondenswasserleitung muss eine Neigung von 5-10° haben, um den
Abfluss des Kondenswassers zu erleichtern. Um die Bildung von
Kondenswasser an der Oberfläche zu vermeiden, müssen die Anschlüsse der
X3 MULTISPLIT DCI - Kanalisierbare Innengeräte
Tabelle 5 Bauteile der Luftansaugleitung
Bezeichnung
Luftansauggitter (mit Filter)
Leitungsabschnitt aus Textilgewebe
Luftansaugleitung
Abb. 11
Abb. 12
Nr.
4
5
6
11
Bezeichnung
Innengerät
Zuluftleitung
Zugangsgitter
