11 Hinweise zum Steigrohr

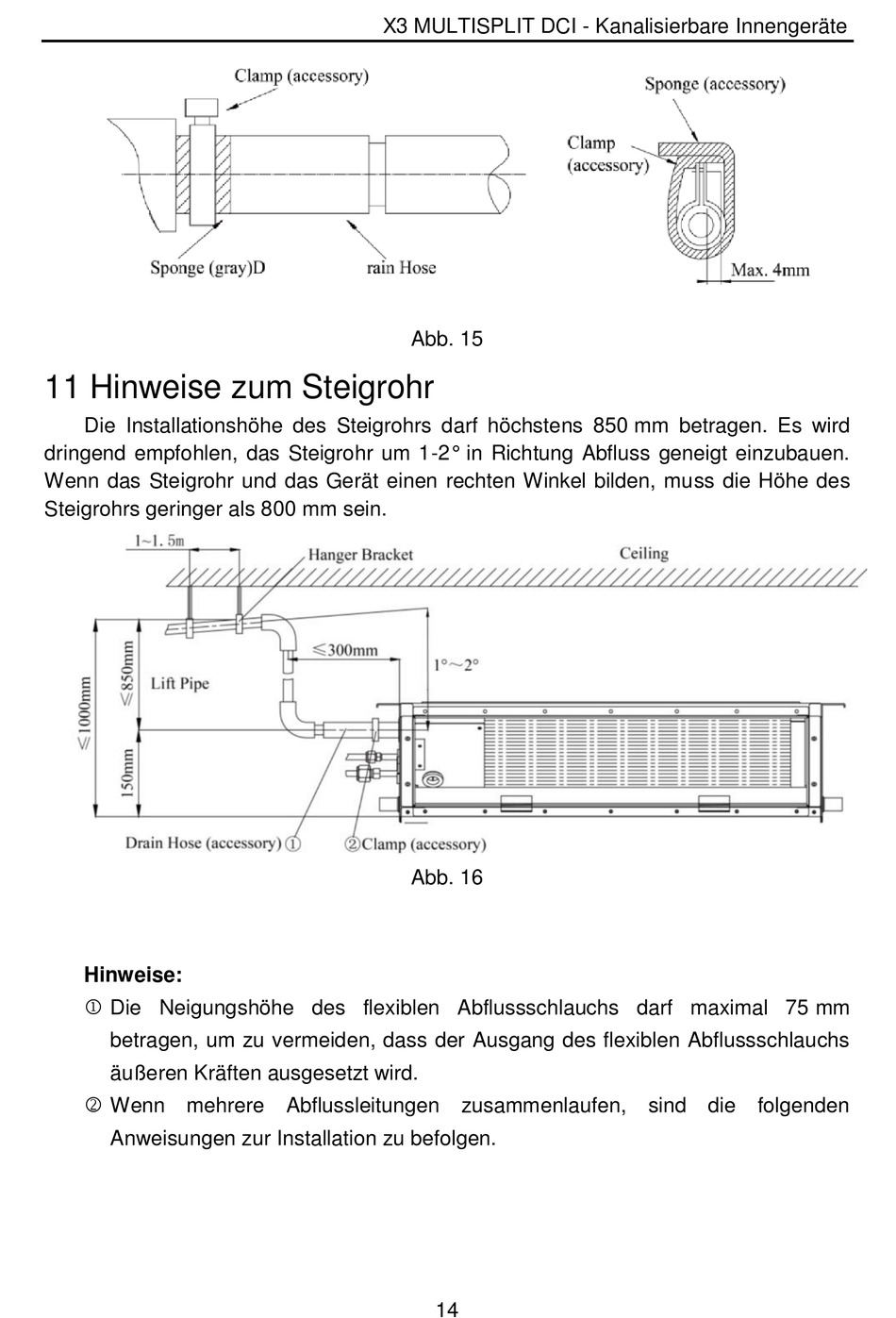

Die Installationshöhe des Steigrohrs darf höchstens 850 mm betragen. Es wird
dringend empfohlen, das Steigrohr um 1-2° in Richtung Abfluss geneigt einzubauen.
Wenn das Steigrohr und das Gerät einen rechten Winkel bilden, muss die Höhe des
Steigrohrs geringer als 800 mm sein.
Hinweise:
 Die Neigungshöhe des flexiblen Abflussschlauchs darf maximal 75 mm
betragen, um zu vermeiden, dass der Ausgang des flexiblen Abflussschlauchs
äußeren Kräften ausgesetzt wird.
 Wenn mehrere Abflussleitungen zusammenlaufen, sind die folgenden
Anweisungen zur Installation zu befolgen.
X3 MULTISPLIT DCI - Kanalisierbare Innengeräte
Abb. 15
Abb. 16

