3. INSTALLATION 3. INSTALLATION
TOOLS AND WERKZEUGE UND
CONSUMABLES VERBRAUCHSMATERIAL
• Plinth, if the deck is not fl at • Plattform, falls das Deck nicht
• Cut-Out Template (supplied with fl ach ist
this manual) • Schablone (im Handbuch zu
• Hole Saw fi nden)
• Drill • Lochsäge
• Epoxy • Bohrer
• Wire Cutters/Strippers • Epoxid
• Crimping Tool • Drahtzangen/Abisolierzangen
• Heat Gun • Quetschzange
• Heißluftpistole

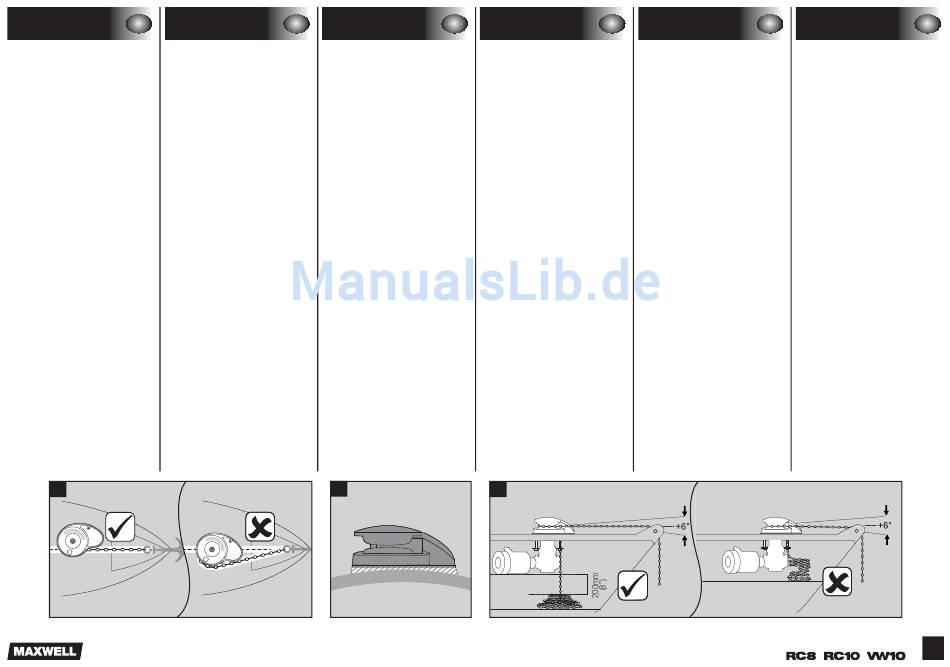

IMPORTANT INFORMATION
Plan location carefully:
1. Ensure the rode (rope/ 1.
chain) will feed correctly.
2. Ensure the deck is fl at. If
not; install plinth to ensure
2.
the windlass sits on a fl at
surface.
3. Identify any bulkheads,
wiring or piping under
the deck that should be
3.
avoided.
4. Ensure the mounting area
is of appropriate strength
to accommodate loads
applied by windlass/anchor
4.
and chain.
5. Position the windlass so
the rope/chain falls directly
into the rope/chain locker
5.
with at least 200mm (8")
unobstructed fall from the
lowest part of the windlass.
1
DE
3. INSTALLATION
OUTILS ET
CONSOMMABLES
• Plinthe, si le pont n'est pas plat
• Modèle de Découpe (fourni avec
ce manuel)
• Scie Cloche
• Perceuse
• Résine
• Pince coupante/Pince à dénuder
• Outil de Sertissage
• Pistolet thermique
WICHTIGE INFORMATIONEN INFORMATIONS IMPORTANTES
Den Ort sorgfältig Planifi er attentivement
planen: l'emplacement:
Vergewissern Sie sich, dass 1. Assurer le fonctionnement
die Ankerleine/Ankerkette correct (la corde/la chaîne).
richtig durchgeführt werden 2. Assurer que le pont est
kann. plat. Sinon ; installer la
Vergewissern Sie sich, plinthe pour s'assurer que
dass das Deck fl ach ist. le treuil s'assoit sur une
Falls nicht; installieren surface plate.
Sie eine Platform, damit 3. Identifi er toute cloison,
die Ankerwinde auf einer câblage ou tuyauterie sous
fl achen Oberfl äche sitzt. le pont qui devrait être
Finden Sie jeden Schott, évité.
jede Verkabelung oder 4. Assurer que la zone
Rohrleitung unter dem d'installation est
Deck, die vermieden suffi samment solide pour
werden sollen. accommoder des charges
Vergewissern Sie sich, dass appliquées par le treuil/
der Befestigungsort stark l'ancre et la chaîne.
genug ist, um Lasten von 5. Positionner le treuil afi n
Ankerwinde/Anker und que la corde/la chaîne se
Kette auszuhalten. combine directement dans
Positionieren Sie die le casier de la corde/ de
Ankerwinde so, dass das la chaîne avec une baisse
Seil/die Kette direkt in den dégagée de 200mm (8'')
Seil-/Kettenkasten fällt, de la partie la plus basse
mit wenigstens 200mm du treuil.
(8") unbehindertem Fall
vom niedrigsten Teil der
Ankerwinde.
2
User's Manual • Benutzerhandbuch • Manuel d'Utilisation du Treuil • Manual del Usuario • Gebruikershandleiding • Manuale Utente
FR ESP
3. INSTALACIÓN
HERRAMIENTAS Y
CONSUMIBLES
• Plataforma, si la cubierta no es
lisa
• Plantilla recortable (suministrada
con este manual)
• Broca serrucho
• Taladro
• Resina epoxi
• Alicates
• Tenaza engarzadora
• Pistola de calor
INFORMATIONS IMPORTANTES
Planifi que detenidamente
la ubicación:
1. Asegúrese que se pueda
soltar sufi ciente línea de
cadena. (Cabo/cadena)
2. Asegúrese que la cubierta
sea lisa. En caso negativo,
instale una plataforma para
asegurarse que el molinete
se apoye sobre una
superfi cie lisa.
3. Identifi que cualquier
partición, cableado o
tubería por debajo de la
cubierta que deba evitarse.
4. Asegúrese que el área
de montaje sea lo
bastante resistente como
para soportar los tiros
generados por el molinete/
ancla y la cadena.
5. Coloque el molinete de
modo que el cabo/cadena
caiga directamente en el
cofre de cadenas y que
haya un mínimo de 200mm
(8") de caída libre desde la
parte inferior del molinete.
5
NL
3. INSTALLATIE 3. INSTALLAZIONE
GEREEDSCHAPPEN EN ATTREZZI E
MATERIALEN MATERIALI DI CONSUMO
• Plinten, als het dek niet vlak is • Basamento, se il ponte non è
• Uitsnijdingssjabloon (met deze in piano
handleiding meegeleverd) • Dima di foratura (fornita con
• Gatzaag il manuale)
• Boormachine • Punta a tazza
• Epoxy • Trapano
• Draadscharen/afstriptangen • Resina epossidica
• Krimptang • Tronchesi/Spelafi li
• Heteluchtpistool • Crimpatrice
• Pistola termica
BELANGRIJKE INFORMATIE
Plan zorgvuldig
de locatie:
1. Zorg ervoor dat het 1.
ankerlijn/- ketting een juiste
doorvoer heeft. 2.
2. Zorg ervoor dat het dek
vlak is. Zo niet, installeer
dan plinten om ervoor te
zorgen dat de ankerlier zich
op een vlakke ondergrond
bevindt.
3. Identifi ceer alle mogelijke
3.
schotten, bedrading of
leidingen onder het dek, die
moeten worden vermeden.
4. Zorg ervoor dat de plaats
4.
van montage sterk genoeg
is voor de belasting van
ankerlier/anker en ketting.
5. Plaats de ankerlier op
een zodanige wijze
dat de kabel/ketting 5.
rechtstreeks in het touw/
kettingcompartiment
valt met een vrije val van
minstens 200 mm (8")
vanaf het onderste deel van
de ankerlier.
IT
INFORMAZIONI IMPORTANTI
Pianifi care il
posizionamento con
attenzione:
Assicurarsi che la cima/
catena siano corretti per il
Assicbuarrabrosit icnh.
e il ponte sia in piano.
Diversamente; installare un
basamento per garantire
che il salpa ancore sia
poggiato su una superfi cie
piana.
Identifi care eventuali
paratie, cablaggi o
tubazioni sotto coperta che
devono essere evitate.
Assicurarsi che l'area
d'installazione abbia una
resistenza appropriata
per sopportare i carichi
applicati dal salpa ancora /
ancora e catena.
Posizionare il salpa ancora
in modo che la cima/
catena cada direttamente
nel gavone dell'ancora
con almeno 200mm (8")
dicaduta libera nella parte
inferiore del salpa ancora.
