Maxwell RC8 Benutzerhandbuch Seite 41

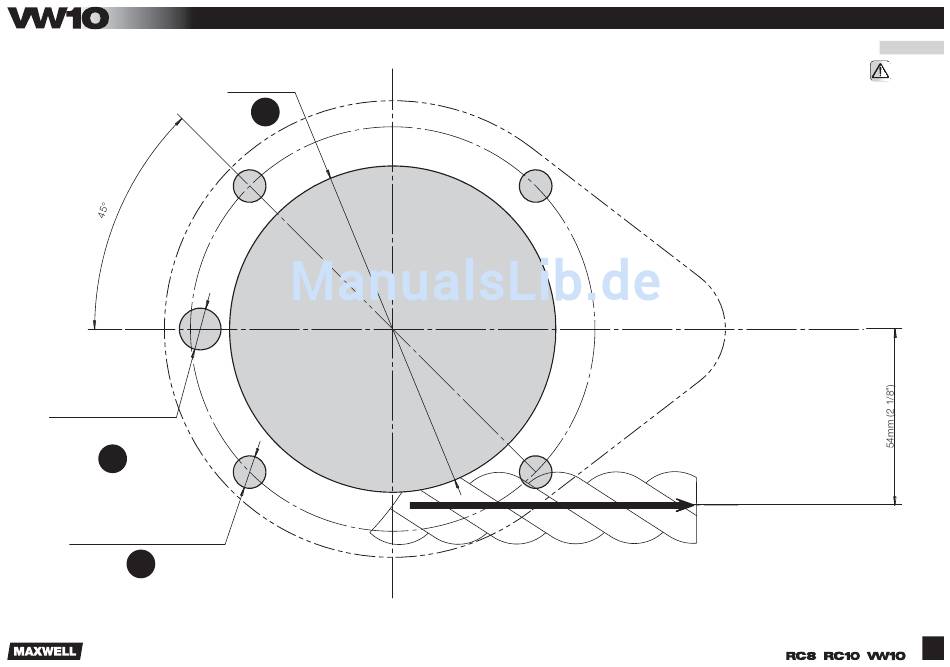

Deck Cutout Details • Deck-Schablonendetails • Les Détails de Coupure du Pont • Detalles del Corte en Cubierta • Details Dekuitsnijding • Sagoma di Taglio del Ponte
Part No. 7423
CHECK
THE SCALE
100mm (4")
MAßSTAB
ÜBERPRÜFEN
A
VÉRIFIER LES
ÉCHELLE
COMPROBAR
LA ESCALA
CONTROLEER
OP JUISTE
SCHAALGROOTTE
VERIFICARE LA
SCALA
12.8mm (1/2") on
a 118 mm (4 3/4" PCD)
CUT OUT FOR CHAIN
COUNTER
B
Centerline of Rode To Bow Roller
4 Holes 11mm (7/16") equally
spaced on a PCD of 124mm
C
41
