Maxwell RC8 Benutzerhandbuch Seite 40

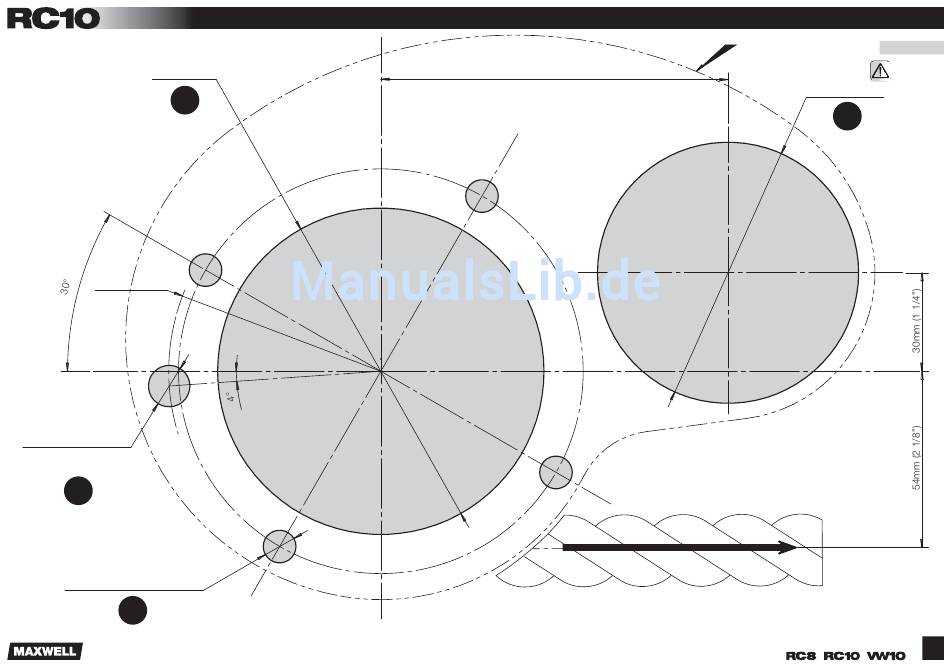

Deck Cutout Details • Deck-Schablonendetails • Les Détails de Coupure du Pont • Detalles del Corte en Cubierta • Details Dekuitsnijding • Sagoma di Taglio del Ponte
Profi le of Deckplate
Part No. 7522
CHECK
100mm (4") 106mm (4 1/4")
THE SCALE
80mm (3 1/8")
MAßSTAB
A
PORT SIDE
ÜBERPRÜFEN
B
VÉRIFIER LES
ÉCHELLE
COMPROBAR
LA ESCALA
CONTROLEER
OP JUISTE
SCHAALGROOTTE
VERIFICARE LA
SCALA
R65 (2 5/8")
12.7mm (1/2") on a
130mm (5 1/8") PCD
CUT OUT FOR CHAIN
COUNTER
C
Centerline of Rode To Bow Roller
4 Holes 10mm (3/8") equally
spaced on a PCD of 124mm
D
40
User's Manual • Benutzerhandbuch • Manuel d'Utilisation du Treuil • Manual del Usuario • Gebruikershandleiding • Manuale Utente
