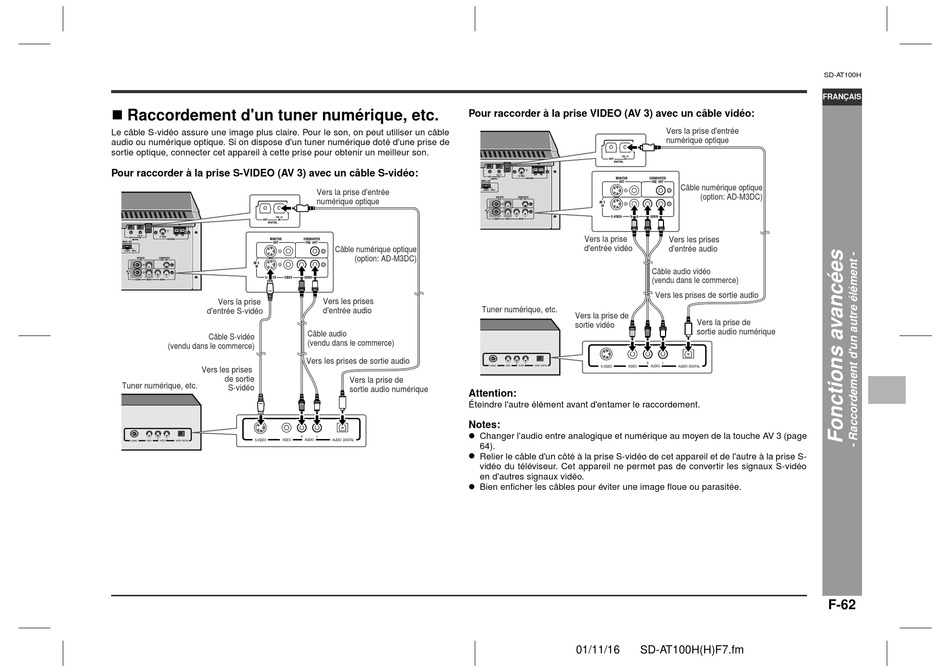

„ Raccordement d'un tuner numérique, etc.
Le câble S-vidéo assure une image plus claire. Pour le son, on peut utiliser un câble
audio ou numérique optique. Si on dispose d'un tuner numérique doté d'une prise de
sortie optique, connecter cet appareil à cette prise pour obtenir un meilleur son.
Pour raccorder à la prise S-VIDEO (AV 3) avec un câble S-vidéo:
Vers la prise
d'entrée S-vidéo
Câble S-vidéo
(vendu dans le commerce)
Vers les prises
de sortie
Tuner numérique, etc.
S-vidéo
Pour raccorder à la prise VIDEO (AV 3) avec un câble vidéo:
Vers la prise d'entrée
numérique optique
Câble numérique optique
(option: AD-M3DC)
Vers les prises
Tuner numérique, etc.
d'entrée audio
Câble audio
(vendu dans le commerce)
Vers les prises de sortie audio
Vers la prise de
sortie audio numérique
Attention:
Éteindre l'autre élément avant d'entamer le raccordement.
Notes:
z Changer l'audio entre analogique et numérique au moyen de la touche AV 3 (page
64).
z Relier le câble d'un côté à la prise S-vidéo de cet appareil et de l'autre à la prise S-
vidéo du téléviseur. Cet appareil ne permet pas de convertir les signaux S-vidéo
en d'autres signaux vidéo.
z Bien enficher les câbles pour éviter une image floue ou parasitée.
Vers la prise d'entrée
numérique optique
Câble numérique optique
(option: AD-M3DC)
Vers la prise Vers les prises
d'entrée vidéo d'entrée audio
Câble audio vidéo
(vendu dans le commerce)
Vers les prises de sortie audio
Vers la prise de
Vers la prise de
sortie vidéo
sortie audio numérique
