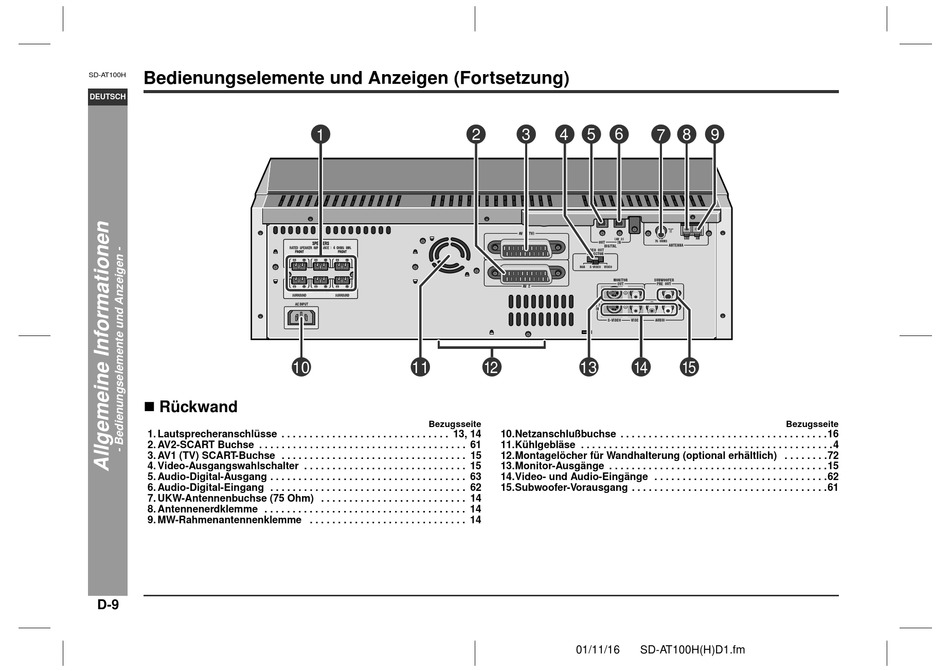

Bedienungselemente und Anzeigen (Fortsetzung)
SD-AT100H
DEUTSCH
„ Rückwand
1. Lautsprecheranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 14
2. AV2-SCART Buchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
3. AV1 (TV) SCART-Buchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4. Video-Ausgangswahlschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5. Audio-Digital-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
6. Audio-Digital-Eingang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
7. UKW-Antennenbuchse (75 Ohm) . . . . . . . . . . . . . . . . . . . . . . . . . . 14
8. Antennenerdklemme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
9. MW-Rahmenantennenklemme . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
D-9
1 2
10 11
Bezugsseite
6
3 4 5 7
12 13 14
10.Netzanschlußbuchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
11.Kühlgebläse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
12.Montagelöcher für Wandhalterung (optional erhältlich) . . . . . . . .72
13.Monitor-Ausgänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
14.Video- und Audio-Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62
15.Subwoofer-Vorausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61
