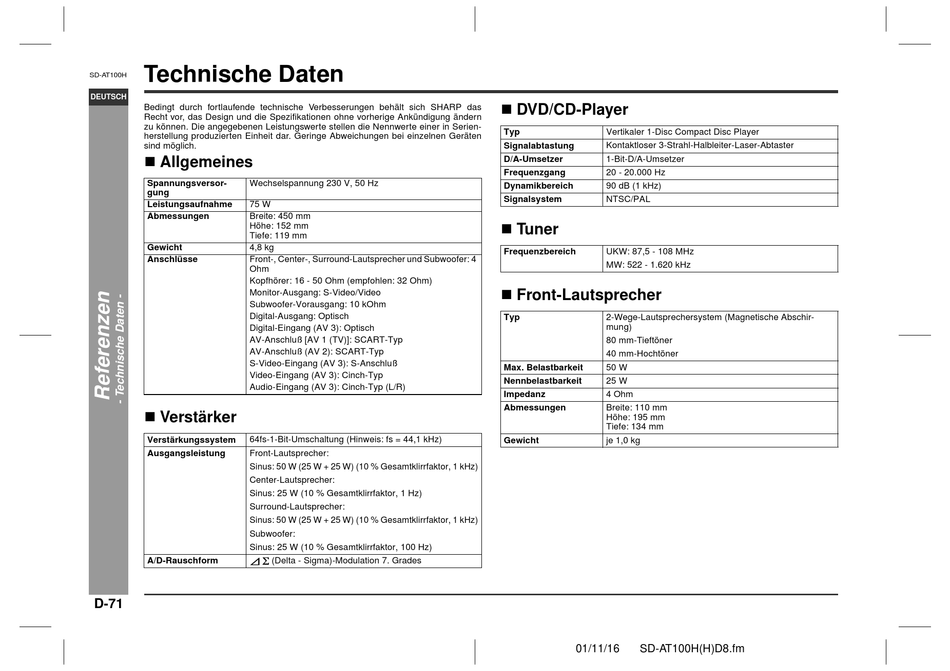

Technische Daten

SD-AT100H
DEUTSCH
Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das
Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern
zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serien-
herstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten
sind möglich.
„ Allgemeines
Spannungsversor- Wechselspannung 230 V, 50 Hz
gung
Leistungsaufnahme 75 W
Abmessungen Breite: 450 mm
Höhe: 152 mm
Tiefe: 119 mm
Gewicht 4,8 kg
Anschlüsse Front-, Center-, Surround-Lautsprecher und Subwoofer: 4
Ohm
Kopfhörer: 16 - 50 Ohm (empfohlen: 32 Ohm)
Monitor-Ausgang: S-Video/Video
Subwoofer-Vorausgang: 10 kOhm
Digital-Ausgang: Optisch
Digital-Eingang (AV 3): Optisch
AV-Anschluß [AV 1 (TV)]: SCART-Typ
AV-Anschluß (AV 2): SCART-Typ
S-Video-Eingang (AV 3): S-Anschluß
Video-Eingang (AV 3): Cinch-Typ
Audio-Eingang (AV 3): Cinch-Typ (L/R)
„ Verstärker
Verstärkungssystem 64fs-1-Bit-Umschaltung (Hinweis: fs = 44,1 kHz)
Ausgangsleistung Front-Lautsprecher:
Sinus: 50 W (25 W + 25 W) (10 % Gesamtklirrfaktor, 1 kHz)
Center-Lautsprecher:
Sinus: 25 W (10 % Gesamtklirrfaktor, 1 Hz)
Surround-Lautsprecher:
Sinus: 50 W (25 W + 25 W) (10 % Gesamtklirrfaktor, 1 kHz)
Subwoofer:
Sinus: 25 W (10 % Gesamtklirrfaktor, 100 Hz)
A/D-Rauschform
D-71
(Delta - Sigma)-Modulation 7. Grades
„ DVD/CD-Player
Typ Vertikaler 1-Disc Compact Disc Player
Signalabtastung Kontaktloser 3-Strahl-Halbleiter-Laser-Abtaster
D/A-Umsetzer 1-Bit-D/A-Umsetzer
Frequenzgang 20 - 20.000 Hz
Dynamikbereich 90 dB (1 kHz)
Signalsystem NTSC/PAL
„ Tuner
Frequenzbereich UKW: 87,5 - 108 MHz
MW: 522 - 1.620 kHz
„ Front-Lautsprecher
Typ 2-Wege-Lautsprechersystem (Magnetische Abschir-
mung)
80 mm-Tieftöner
40 mm-Hochtöner
Max. Belastbarkeit 50 W
Nennbelastbarkeit 25 W
Impedanz 4 Ohm
Abmessungen Breite: 110 mm
Höhe: 195 mm
Tiefe: 134 mm
Gewicht je 1,0 kg
