Sharp SD-AT100H Bedienungsanleitung Seite 70

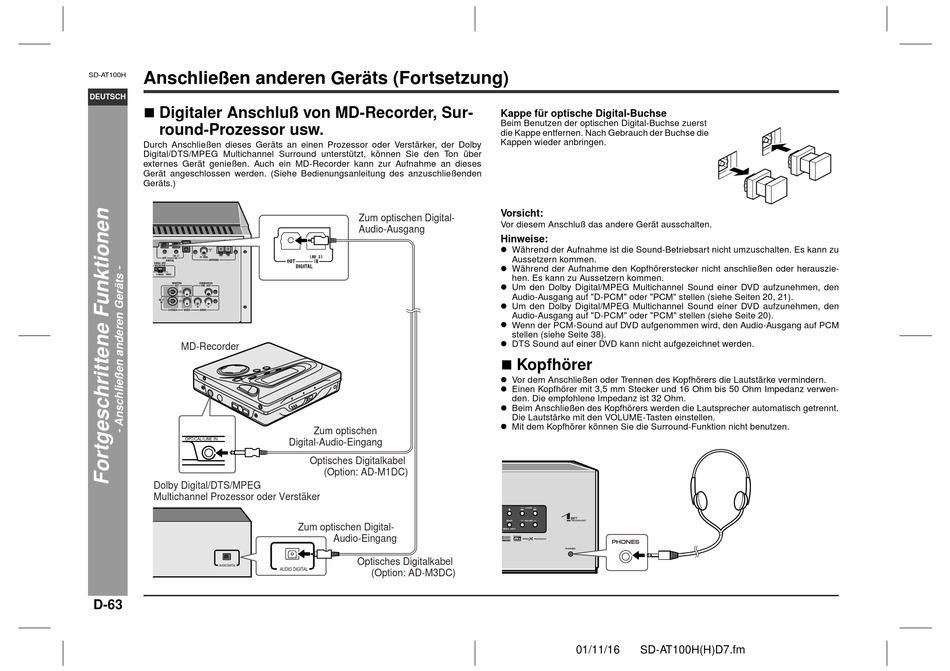

Anschließen anderen Geräts (Fortsetzung)
SD-AT100H
DEUTSCH
„ Digitaler Anschluß von MD-Recorder, Sur-
round-Prozessor usw.
Durch Anschließen dieses Geräts an einen Prozessor oder Verstärker, der Dolby
Digital/DTS/MPEG Multichannel Surround unterstützt, können Sie den Ton über
externes Gerät genießen. Auch ein MD-Recorder kann zur Aufnahme an dieses
Gerät angeschlossen werden. (Siehe Bedienungsanleitung des anzuschließenden
Geräts.)
MD-Recorder
Dolby Digital/DTS/MPEG
Multichannel Prozessor oder Verstäker
D-63
Zum optischen Digital-
Audio-Ausgang
Zum optischen
Digital-Audio-Eingang
Optisches Digitalkabel
(Option: AD-M1DC)
Zum optischen Digital-
Audio-Eingang
Optisches Digitalkabel
(Option: AD-M3DC)
Kappe für optische Digital-Buchse
Beim Benutzen der optischen Digital-Buchse zuerst
die Kappe entfernen. Nach Gebrauch der Buchse die
Kappen wieder anbringen.
Vorsicht:
Vor diesem Anschluß das andere Gerät ausschalten.
Hinweise:
z Während der Aufnahme ist die Sound-Betriebsart nicht umzuschalten. Es kann zu
Aussetzern kommen.
z Während der Aufnahme den Kopfhörerstecker nicht anschließen oder herauszie-
hen. Es kann zu Aussetzern kommen.
z Um den Dolby Digital/MPEG Multichannel Sound einer DVD aufzunehmen, den
Audio-Ausgang auf "D-PCM" oder "PCM" stellen (siehe Seiten 20, 21).
z Um den Dolby Digital/MPEG Multichannel Sound einer DVD aufzunehmen, den
Audio-Ausgang auf "D-PCM" oder "PCM" stellen (siehe Seite 20).
z Wenn der PCM-Sound auf DVD aufgenommen wird, den Audio-Ausgang auf PCM
stellen (siehe Seite 38).
z DTS Sound auf einer DVD kann nicht aufgezeichnet werden.
„ Kopfhörer
z Vor dem Anschließen oder Trennen des Kopfhörers die Lautstärke vermindern.
z Einen Kopfhörer mit 3,5 mm Stecker und 16 Ohm bis 50 Ohm Impedanz verwen-
den. Die empfohlene Impedanz ist 32 Ohm.
z Beim Anschließen des Kopfhörers werden die Lautsprecher automatisch getrennt.
Die Lautstärke mit den VOLUME-Tasten einstellen.
z Mit dem Kopfhörer können Sie die Surround-Funktion nicht benutzen.
