SD-AT1000H
DEUTSCH
Einführung
Vielen Dank für den Kauf dieses SHARP-Produktes. Lesen Sie dieses Handbuch
sorgfältig durch, um eine bestmögliche Leistung zu erreichen. Es führt Sie in den Be-
trieb dieses Produkts von SHARP ein.

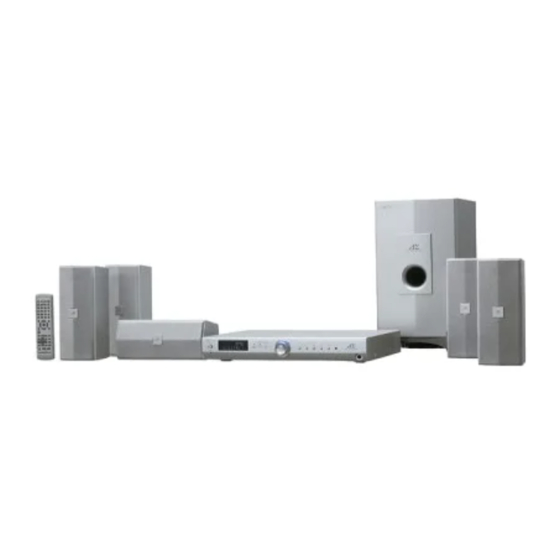

" 1-Bit Digital Heimkino SD-AT1000H besteht aus SD-AT1000H (Hauptgerät), CP-
AT1000HF (Front-Lautsprecher), CP-AT1000HC (Center-Lautsprecher), CP-
AT1000HR (Surround-Lautsprecher) und CP-AT1000HSW (Subwoofer).
Inhalt
! Allgemeine Informationen
Zur Beachtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Bedienungselemente und Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 8
! Anschluß des Systems
Anschluß der Lautsprecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 10
Anschluß der Antennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
! Vorbereitung für die Inbetriebnahme
Installation des Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Allgemeine Regelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Einstellen der Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
! Grundbedienung
Rundfunkempfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17, 18
Tonwiedergabe von DVD-Players, Videorecordern usw. . . . . . . . . . . . . . . . . . . 19
Genießen verschiedenartiger Klänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 - 22
! Fortgeschrittene Funktionen
Einstellen von Lautsprecherverzögerung/-pegel . . . . . . . . . . . . . . . . . . . . . 23, 24
Benutzen des Radio-Daten-Systems (RDS) . . . . . . . . . . . . . . . . . . . . . . . . 25 - 28
Timer- und Sleep-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 - 31
! Referenzen
Fehlersuchtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32, 33
Fehleranzeigen und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
D-1
DEUTSCH

Zur Beachtung

! Allgemeines

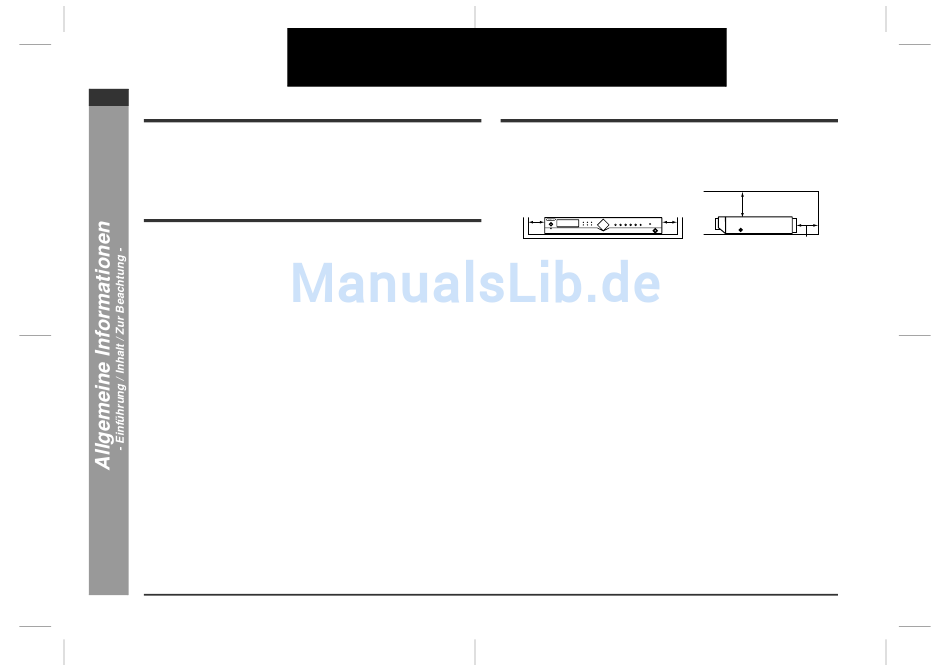

" Sicherstellen, daß das Gerät in einem Raum mit guter Lüftung gestellt ist und daß
ein Abstand von mindestens 10 cm entlang den Seiten und dem Rückseite des
Gerätes bleibt. Ein Abstand von mindestens 15 cm muß auch auf dem Oberteil
des Gerätes bleiben.
10 cm
Seite
" Das Gerät auf eine feste, ebene und erschütterungsfreie Unterlage stellen.
" Das Gerät fernhalten von direktem Sonnenlicht, starken Magnetfeldern, sehr stau-
bigen Orten, Feuchtigkeit und elektronischen/elektrischen Geräten (Heimcompu-
ter, Fernkopierer usw.), die elektrisches Rauschen erzeugen.
" Nichts auf das Gerät stellen.
" Das Gerät nicht Feuchtigkeit, Temperaturen von über 60°C oder extrem niedrigen
Temperaturen aussetzen.
" Wenn das Gerät nicht richtig arbeitet, das Netzkabel herausziehen und erneut
anschließen; danach das Gerät einschalten.
" Bei einem Gewitter ist es am sichersten, wenn das Netzkabel herausgezogen
wird.
" Das Netzkabel immer am Stecker aus der Netzsteckdose ziehen, niemals am
Kabel ziehen, da das Ziehen des Kabels innere Kabellitzen beschädigen kann.
" Die Abdeckung nicht entfernen, weil dies zu elektrischem Schlag führen
kann. Interne Wartung sollte von Ihrem SHARP-Kundendienstzentrum aus-
geführt werden.
" Durch Bedecken der Belüftungsöffnungen mit Gegenständen wie Zeitungen,
Tischtüchern, Vorhängen usw. wird die Belüftung blockiert. Daher dies vermeiden.
" Es sollten keine unbedeckten Flammenquellen wie angezündete Kerzen auf dem
Gerät abgestellt werden.
" Sie sollten auf die Umweltaspekte bei der Batterieentsorgung achten.
" Das Gerät ist für Verwendung in mildem Klima konstruiert.
" Dieses Gerät sollte im Bereich von 5°C - 35°C benutzt werden.
Warnung:
Die auf diesem Gerät angegebene Spannung muß verwendet werden. Der Betrieb
des Produktes mit einer Spannung, die höher ist als die angegebene, ist gefährlich
und kann zu einem Brand oder einem Unfall durch Beschädigung führen. SHARP
kann nicht für Schäden verantwortlich gemacht werden, die durch den Betrieb mit
einer unvorschriftsmäßigen Spannung resultieren.
! Lautstärkeregelung
Der Schallpegel bei einer gegebenen Lautstärkeeinstellung hängt von Lautsprecher-
leistung, Stelle und verschiedenen anderen Faktoren ab. Es ist ratsam, hohen Laut-
stärkepegeln nicht auszusetzen, die beim Einschalten des Geräts mit zu hoher
Lautstärkeeinstellung oder während der kontinuierlichen Wiedergabe bei hohen
Lautstärkepegeln auftreten.
03/3/14
SD-AT1000H_SEEG_D.fm
15 cm
10 cm
10 cm
TINSZ0943AWZZ
