PROFINET-Controller-Protokoll | Einstellungen / Diagnose
4.3.7 Zyklische Daten
| Zyklische Daten
Direkt unter dem PROFINET-Controller-Protokoll gibt es einige zyklischen Prozessdaten. Diese Daten
werden lediglich zwischen PROFINET-Treiber und System Manager ausgetauscht. Sie dienen zur
allgemeinen Information über den Zustand der PROFINET-Kommunikation.

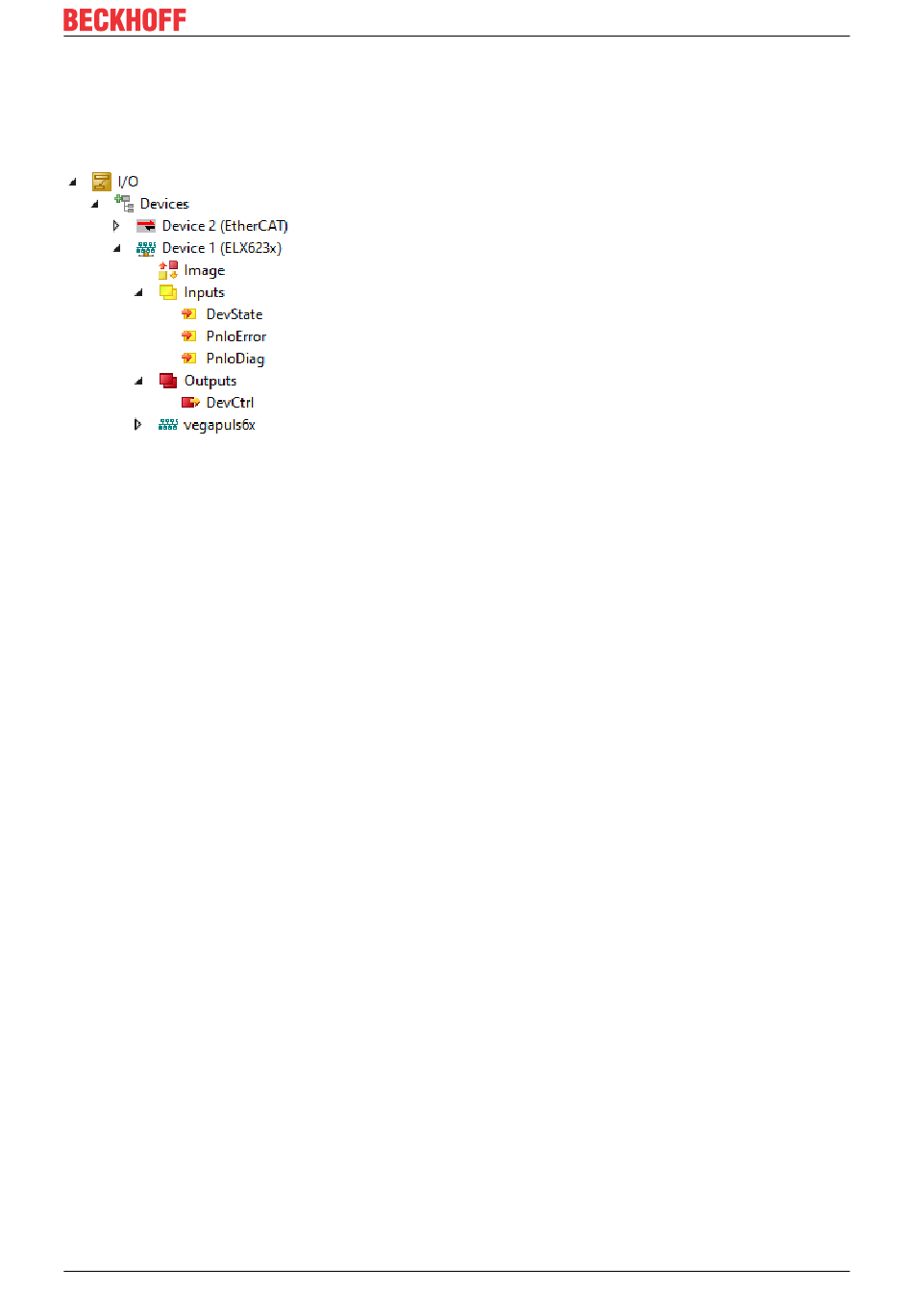

Abb. 31: TwinCAT-Baum - Inputs zur Info
In der Variable DevState. befinden sich Informationen über den phys. Kommunikationszustand des
Controllers, wie z. B. der Linkstatus oder ob die Sende-Resourcen noch ausreichen.
Die weiteren Variablen sind der Sammel-PROFINET-Error und der Sammel-PROFINET-Status. Beide geben
die Anzahl der Geräte wieder, bei denen ein Problem aufgetreten bzw. bei welchen eine Diagnose verfügbar
ist. Das heißt, die Error-Variable zeigt mögliche Probleme beim Verbindungsaufbau an oder Gründe für
einen Abbruch. Die Diagnose-Variable gibt Status-Infos über eine bestehende Verbindung.
Die Ausgangsvariable DevCtrl hat zurzeit keine Funktion.
Zur weiteren Information bitte auch das Kapitel Box States lesen.
