Eine Lasche für die Zugentlastung des Kabels stellt in vielen Anwendungen eine deutliche Vereinfachung
der Montage dar und verhindert ein Verheddern der einzelnen Anschlussdrähte bei gezogenem Stecker.
Leiterquerschnitte von 0,08 mm
werden.
Übersicht und Systematik in den Produktbezeichnungen der Serien ESxxxx und KSxxxx werden wie von den
Serien ELxxxx und KLxxxx bekannt weitergeführt.
High-Density-Klemmen (HD-Klemmen)

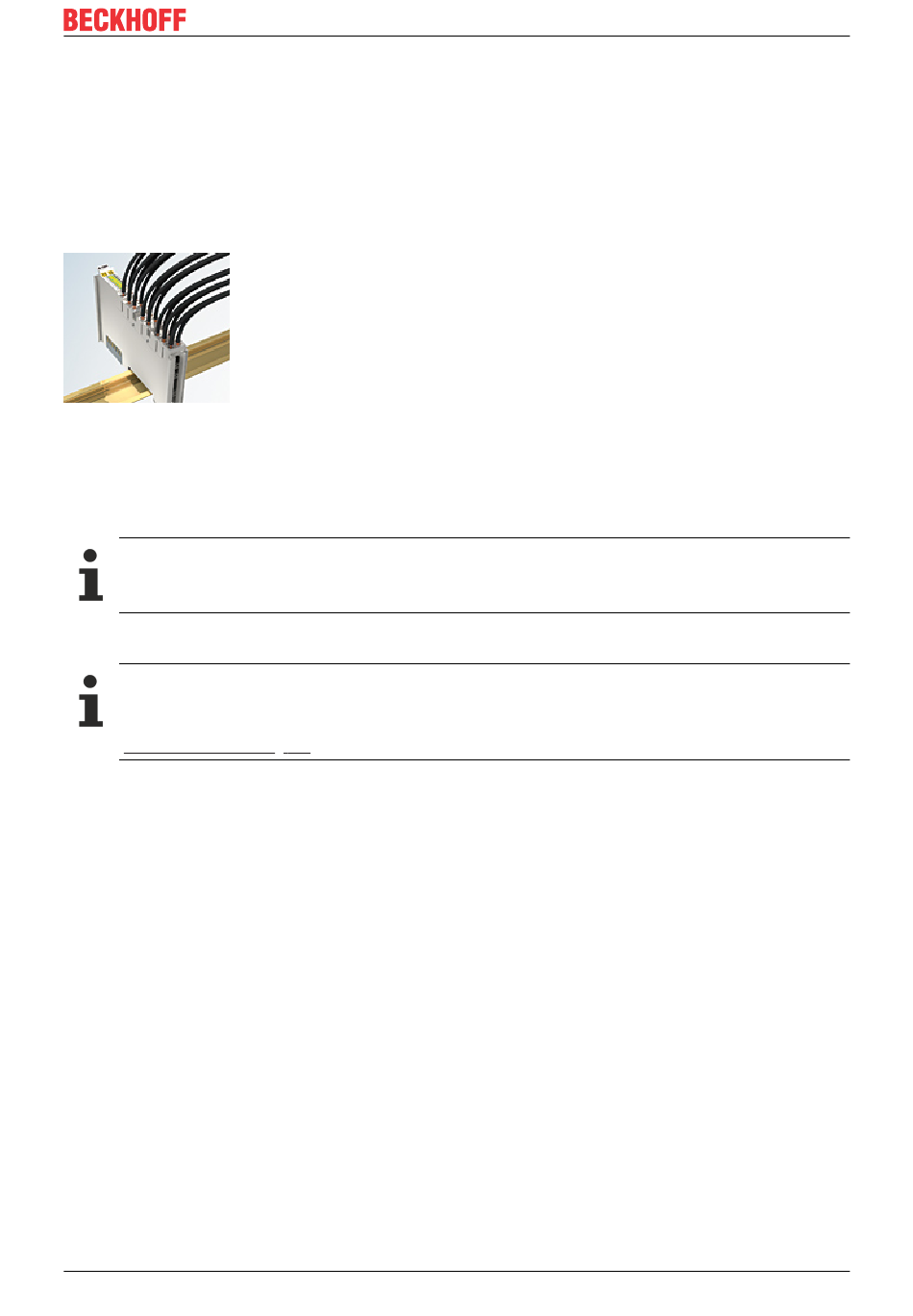

Abb. 14: High-Density-Klemmen
Die Klemmen dieser Baureihe mit 16/32 Klemmstellen zeichnen sich durch eine besonders kompakte
Bauform aus, da die Packungsdichte auf 12 mm doppelt so hoch ist wie die der Standard-Busklemmen.
Massive und mit einer Aderendhülse versehene Leiter können ohne Werkzeug direkt in die
Federklemmstelle gesteckt werden.
Verdrahtung HD-Klemmen
Die High-Density-Klemmen der Serien ELx8xx und KLx8xx unterstützen keine steckbare
Verdrahtung.
Ultraschallverdichtete Litzen
Ultraschallverdichtete Litzen
An die Standard- und High-Density-Klemmen können auch ultraschallverdichtete
(ultraschallverschweißte) Litzen angeschlossen werden. Beachten Sie die Tabellen zum
Leitungsquerschnitt [} 19]!
EL6233
2 2
bis 2,5 mm können weiter in der bewährten Federkrafttechnik verwendet
