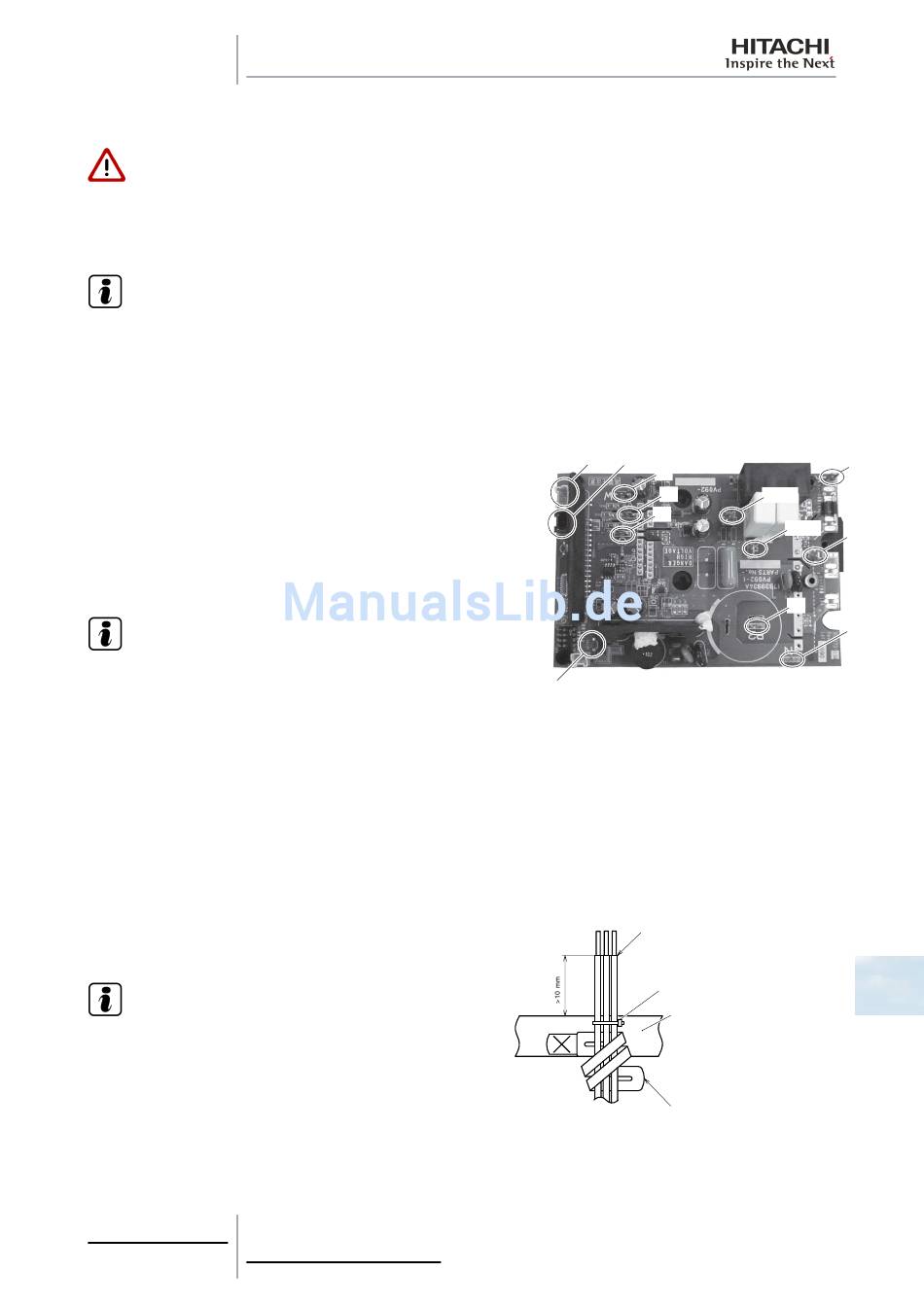

10 Wartung
10.16.4 Abnehmen der Ventilatorsteuerung
G E F A H R
•
Alle Stromquellenschalter ausschalten.
•
Keine elektrischen Bauteile berühren, wenn die LED201 (rot) an der Leiterplatte PCB2 leuchtet. Bei Berührung
besteht Stromschlaggefahr.
H I N W E I S
•
Zur Wartung die folgenden Werkzeuge verwenden:
- Phillips-Schraubendreher
- Flachrundzange
1
Die vordere Wartungsabdeckung abnehmen. Siehe Ablauf
unter
Abnehmen der vorderen
298.
2
Sicherstellen, dass die LED501 (rot) an der Leiterplatte PCB2
nicht leuchtet.
3
Alle Kabel an der Ventilatorsteuerung CN206, CN207, R, S, U,
V, W, P2, N, DCL1 und DCL2 trennen.
4
Die
neun
Schrauben
herausdrehen.
5
Die Ventilatorsteuerung abnehmen.
H I N W E I S
•
Beim Ausbau der Ventilatorsteuerung nicht zu große Kraft
anwenden, weil sich sonst die Lötungen ablösen und
Störungen der Ventilatorsteuerung verursachen.
•
Beim
Wiedereinbau
Anschlussnummern mit den Nummern der Markierungsbänder übereinstimmen. Bei falschem Anschluss kann
dies Störungen und Beschädigungen elektrischer Bauteile verursachen.
•
Sicherstellen, dass die Stromkabel beim Einbau der Leiterplatte PCB2 nicht zwischen elektrischen Bauteilen
und der Montageplatte eingeklemmt werden.
•
Bei der Montage leitfähiges Silikonleitfett (Ersatzteil-Nr. P22760) auf der gesamten Rückseite der
Ventilatorsteuerung auftragen.
10.16.5 Montage des Schaltkastens
1
Zur Montage des Schaltkastens den Ablauf in umgekehrter
Reihenfolge durchführen.
H I N W E I S
•
Sicherstellen, dass die Seite mit der wasserdichten
Vinylleitung -A- und die Anschlüsse sicher mit der
Kabelklammer -D- im Schaltkasten -C- befestigt sind. Die
wasserdichte Vinylleitung -A- sollte sich mehr als 10 mm
im Schaltkasten befinden.
•
Die Kabel der jeweiligen elektrischen Bauteile mit
Kunststoffband -B- am Schaltkasten befestigen, um einen direkten Kontakt mit dem Kompressor, den
Leitungen und Plattenkanten zu vermeiden.
335
SMDE0065 Änd.-Stand 1 - 12/2010
Wartungsabdeckung, siehe S.
an
der
Ventilatorsteuerung
darauf
achten,
dass
CN206 CN207
LED501
die
A
1
W
V
DCL1
U
DCL2
P2
B
C
D
R
S
N
10
