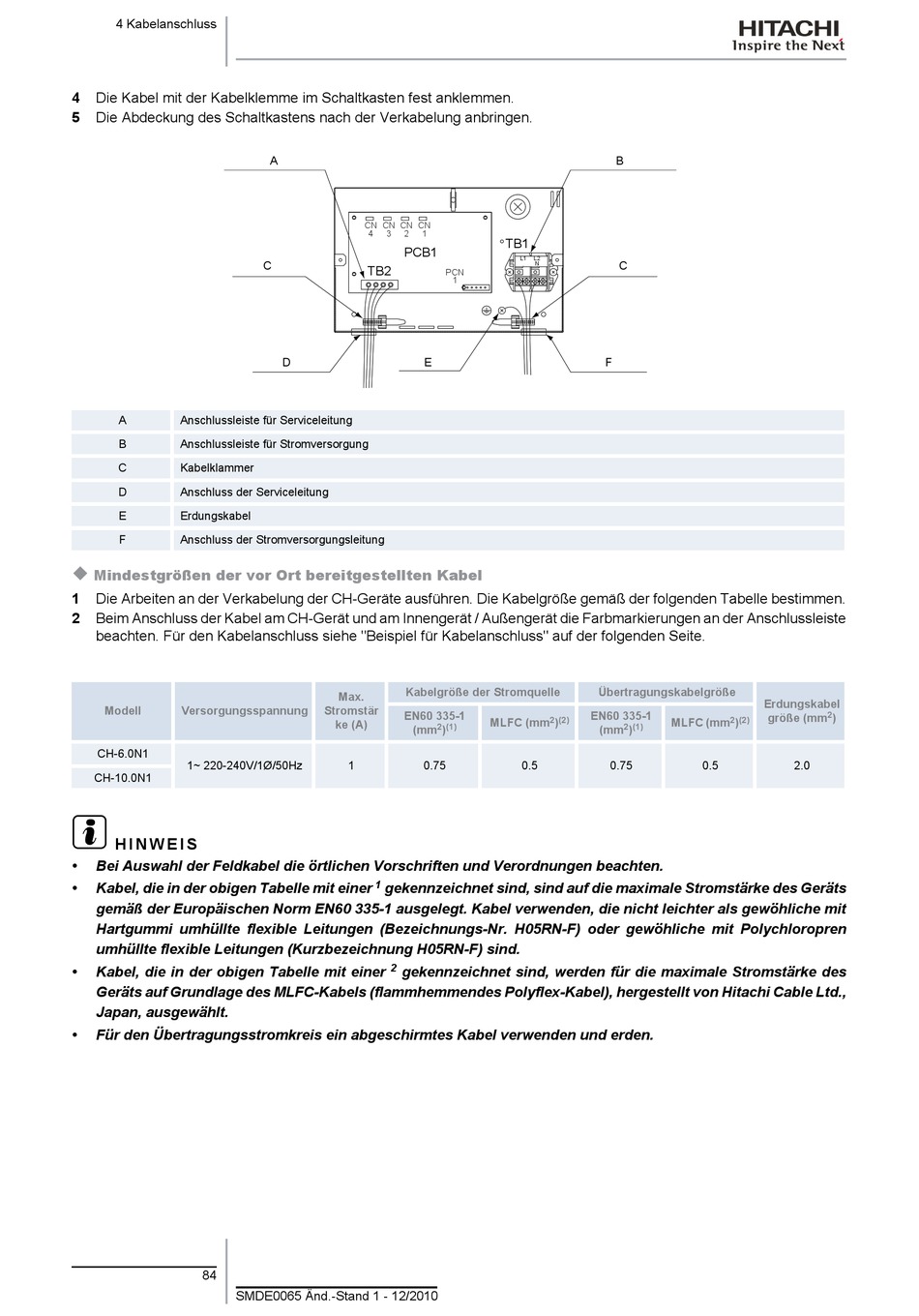

4 Kabelanschluss
4
Die Kabel mit der Kabelklemme im Schaltkasten fest anklemmen.
5
Die Abdeckung des Schaltkastens nach der Verkabelung anbringen.
A
Anschlussleiste für Serviceleitung
B
Anschlussleiste für Stromversorgung
C
Kabelklammer
D
Anschluss der Serviceleitung
E
Erdungskabel
F
Anschluss der Stromversorgungsleitung
¿
Mindestgrößen der vor Ort bereitgestellten Kabel
1
Die Arbeiten an der Verkabelung der CH-Geräte ausführen. Die Kabelgröße gemäß der folgenden Tabelle bestimmen.
2
Beim Anschluss der Kabel am CH-Gerät und am Innengerät / Außengerät die Farbmarkierungen an der Anschlussleiste
beachten. Für den Kabelanschluss siehe "Beispiel für Kabelanschluss" auf der folgenden Seite.
Modell
Versorgungsspannung
CH-6.0N1
1~ 220-240V/1Ø/50Hz
CH-10.0N1
H I N W E I S
•
Bei Auswahl der Feldkabel die örtlichen Vorschriften und Verordnungen beachten.
•
Kabel, die in der obigen Tabelle mit einer
gemäß der Europäischen Norm EN60 335-1 ausgelegt. Kabel verwenden, die nicht leichter als gewöhliche mit
Hartgummi umhüllte flexible Leitungen (Bezeichnungs-Nr. H05RN-F) oder gewöhliche mit Polychloropren
umhüllte flexible Leitungen (Kurzbezeichnung H05RN-F) sind.
•
Kabel, die in der obigen Tabelle mit einer
Geräts auf Grundlage des MLFC-Kabels (flammhemmendes Polyflex-Kabel), hergestellt von Hitachi Cable Ltd.,
Japan, ausgewählt.
•
Für den Übertragungsstromkreis ein abgeschirmtes Kabel verwenden und erden.
84
SMDE0065 Änd.-Stand 1 - 12/2010
