8 Fehlersuche
Teilebezeichnung
Stromanzeige Leiterplatte PCB2.
LED201 (rot)
Normalbedingung: aktiviert.
Fehlerbedingung: nicht aktiviert.
Statusanzeige des Mikrocomputers
LED202 (gelb)
Normalbedingung: aktiviert.
Fehlerbedingung: nicht aktiviert.
•
DSW1
Eine Einstellung ist nicht erforderlich.
Wenn der Kontakt Nr. 1 auf ON eingestellt ist, ist die
Stromerfassung deaktiviert.
Nachdem die Arbeiten an der Elektrik ausgeführt
wurden, muss der Kontakt Nr. 1 auf Position OFF
geschaltet werden.

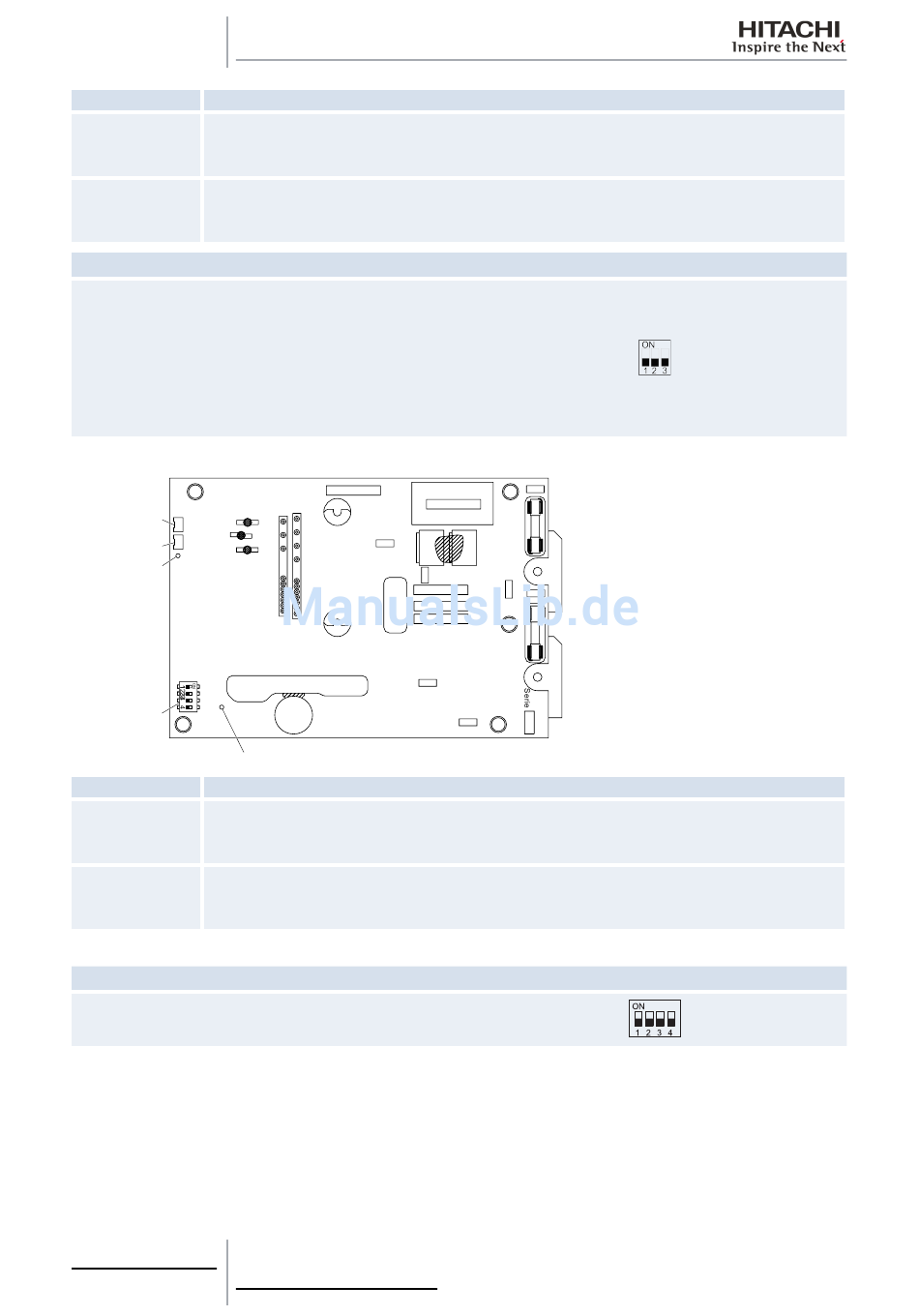

c. Lüftersteuerung
CN206
CN207
LED202 (gelb)
DSW1
Teilebezeichnung
Stromanzeige Lüftersteuerung
LED501 (rot)
Normalbedingung: aktiviert.
Fehlerbedingung: nicht aktiviert.
Statusanzeige des Mikrocomputers
LED202 (gelb)
Normalbedingung: aktiviert.
Fehlerbedingung: nicht aktiviert.
•
DSW1
Eine Einstellung ist nicht erforderlich.
266
SMDE0065 Änd.-Stand 1 - 12/2010
W
DCL1
V
U
HIC1
102
(L3)
LED501 (rot)
Funktionsinhalte
DSW1
R
S
DCL2
T
P2
N
Funktionsinhalte
DSW1
