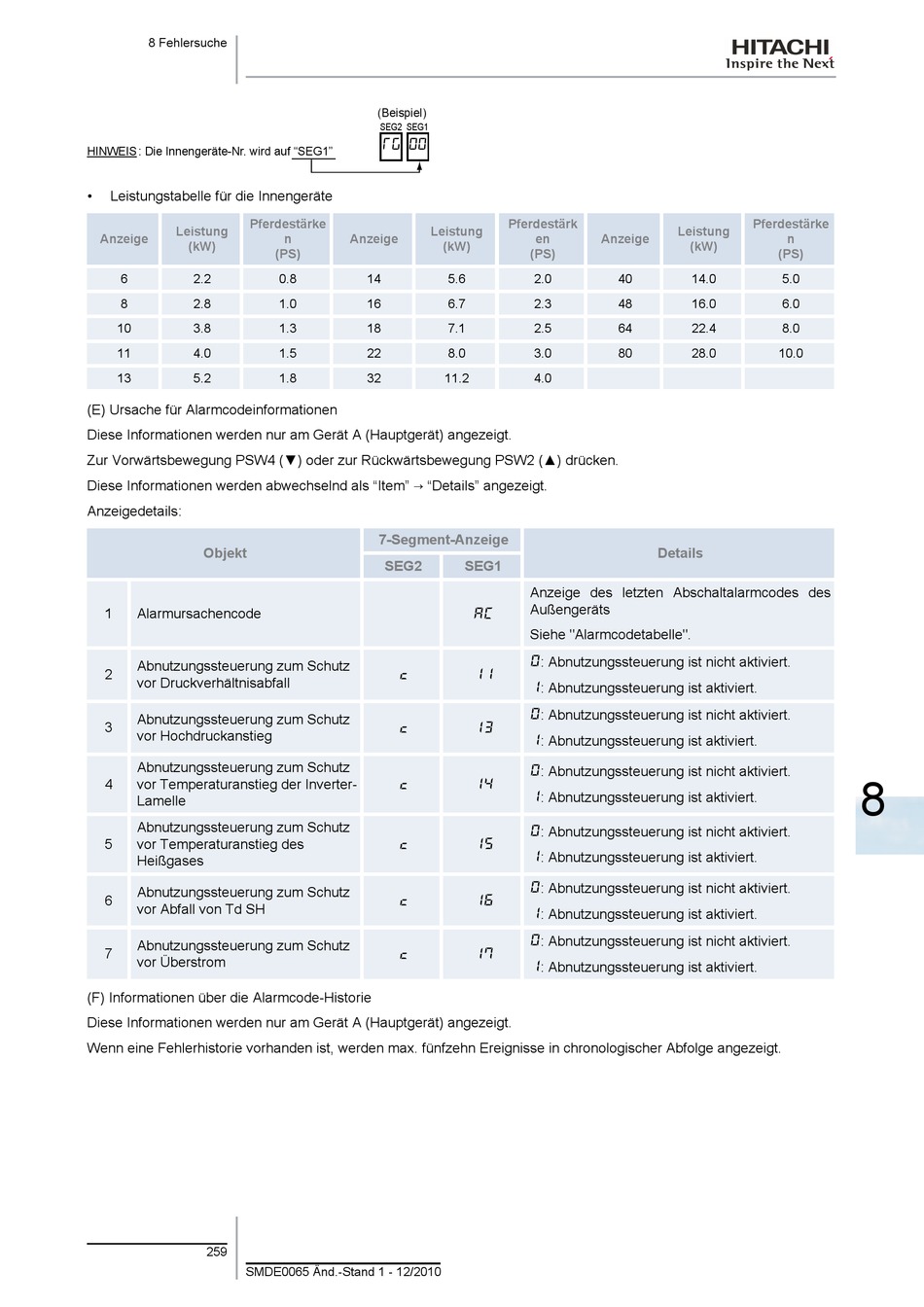

8 Fehlersuche
HINWEIS : Die Innengeräte-Nr. wird auf "SEG1"
• Leistungstabelle für die Innengeräte
Pferdestärke
Leistung
Anzeige
(kW)
6 2.2
8 2.8
10 3.8
11 4.0
13 5.2
(E) Ursache für Alarmcodeinformationen
Diese Informationen werden nur am Gerät A (Hauptgerät) angezeigt.
Zur Vorwärtsbewegung PSW4 (▼) oder zur Rückwärtsbewegung PSW2 (▲) drücken.
Diese Informationen werden abwechselnd als "Item" → "Details" angezeigt.
Anzeigedetails:
Objekt
1 Alarmursachencode
Abnutzungssteuerung zum Schutz
2
vor Druckverhältnisabfall
Abnutzungssteuerung zum Schutz
3
vor Hochdruckanstieg
Abnutzungssteuerung zum Schutz
4 vor Temperaturanstieg der Inverter-
Lamelle
Abnutzungssteuerung zum Schutz
5 vor Temperaturanstieg des
Heißgases
Abnutzungssteuerung zum Schutz
6
vor Abfall von Td SH
Abnutzungssteuerung zum Schutz
7
vor Überstrom
(F) Informationen über die Alarmcode-Historie
Diese Informationen werden nur am Gerät A (Hauptgerät) angezeigt.
Wenn eine Fehlerhistorie vorhanden ist, werden max. fünfzehn Ereignisse in chronologischer Abfolge angezeigt.
259
SMDE0065 Änd.-Stand 1 - 12/2010
(Beispiel)
SEG2 SEG1
Leistung
n Anzeige
(kW)
(PS)
0.8 14 5.6
1.0 16 6.7
1.3 18 7.1
1.5 22 8.0
1.8 32 11.2
7-Segment-Anzeige
SEG2
c
c
c
c
c
c
Pferdestärk
en Anzeige
(PS)
2.0 40
2.3 48
2.5 64
3.0 80
4.0
SEG1
Anzeige des letzten Abschaltalarmcodes des
Außengeräts
AC
Siehe "Alarmcodetabelle".
0: Abnutzungssteuerung ist nicht aktiviert.
11
1: Abnutzungssteuerung ist aktiviert.
0: Abnutzungssteuerung ist nicht aktiviert.
13
1: Abnutzungssteuerung ist aktiviert.
0: Abnutzungssteuerung ist nicht aktiviert.
14
1: Abnutzungssteuerung ist aktiviert.
0: Abnutzungssteuerung ist nicht aktiviert.
15
1: Abnutzungssteuerung ist aktiviert.
0: Abnutzungssteuerung ist nicht aktiviert.
16
1: Abnutzungssteuerung ist aktiviert.
0: Abnutzungssteuerung ist nicht aktiviert.
17
1: Abnutzungssteuerung ist aktiviert.
Pferdestärke
Leistung
n
(kW)
(PS)
14.0 5.0
16.0 6.0
22.4 8.0
28.0 10.0
Details
