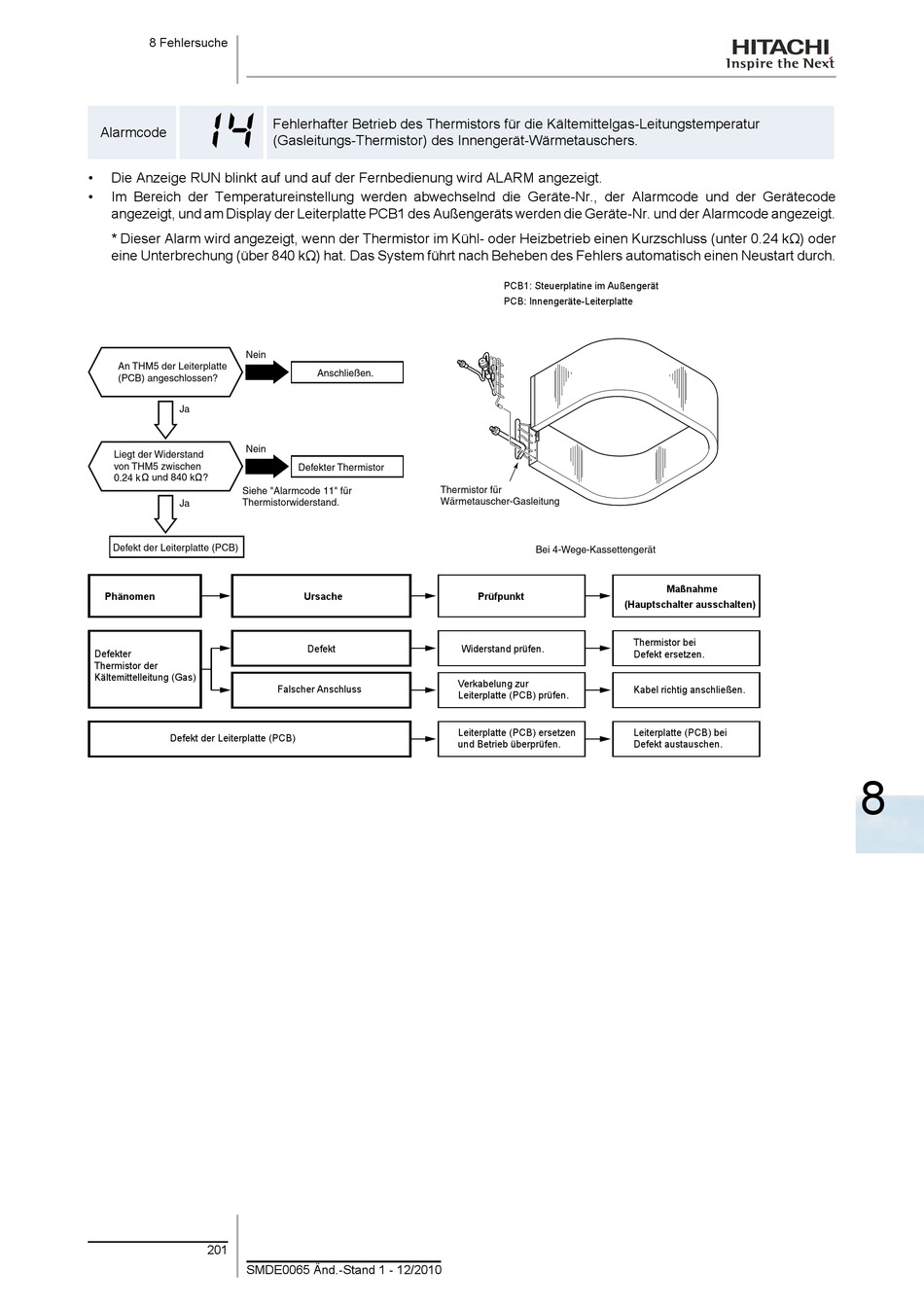

8 Fehlersuche
14
Alarmcode
•
Die Anzeige RUN blinkt auf und auf der Fernbedienung wird ALARM angezeigt.
•
Im Bereich der Temperatureinstellung werden abwechselnd die Geräte-Nr., der Alarmcode und der Gerätecode
angezeigt, und am Display der Leiterplatte PCB1 des Außengeräts werden die Geräte-Nr. und der Alarmcode angezeigt.
* Dieser Alarm wird angezeigt, wenn der Thermistor im Kühl- oder Heizbetrieb einen Kurzschluss (unter 0.24 kΩ) oder
eine Unterbrechung (über 840 kΩ) hat. Das System führt nach Beheben des Fehlers automatisch einen Neustart durch.
Nein
An THM5 der Leiterplatte
(PCB) angeschlossen?
Ja
Nein
Liegt der Widerstand
von THM5 zwischen
0.24 k Ω und 840 kΩ?
Siehe "Alarmcode 11" für
Thermistorwiderstand.
Ja
Defekt der Leiterplatte (PCB)
Phänomen
Defekter
Thermistor der
Kältemittelleitung (Gas)
Defekt der Leiterplatte (PCB)
201
SMDE0065 Änd.-Stand 1 - 12/2010
Fehlerhafter Betrieb des Thermistors für die Kältemittelgas-Leitungstemperatur
(Gasleitungs-Thermistor) des Innengerät-Wärmetauschers.
Anschließen.
Defekter Thermistor
Thermistor für
Wärmetauscher-Gasleitung
Ursache
Defekt
Falscher Anschluss
PCB1: Steuerplatine im Außengerät
PCB: Innengeräte-Leiterplatte
Bei 4-Wege-Kassettengerät
Prüfpunkt
(Hauptschalter ausschalten)
Widerstand prüfen.
Verkabelung zur
Leiterplatte (PCB) prüfen.
Leiterplatte (PCB) ersetzen
und Betrieb überprüfen.
Maßnahme
Thermistor bei
Defekt ersetzen.
Kabel richtig anschließen.
Leiterplatte (PCB) bei
Defekt austauschen.
