2 Geräteinstallation
¿

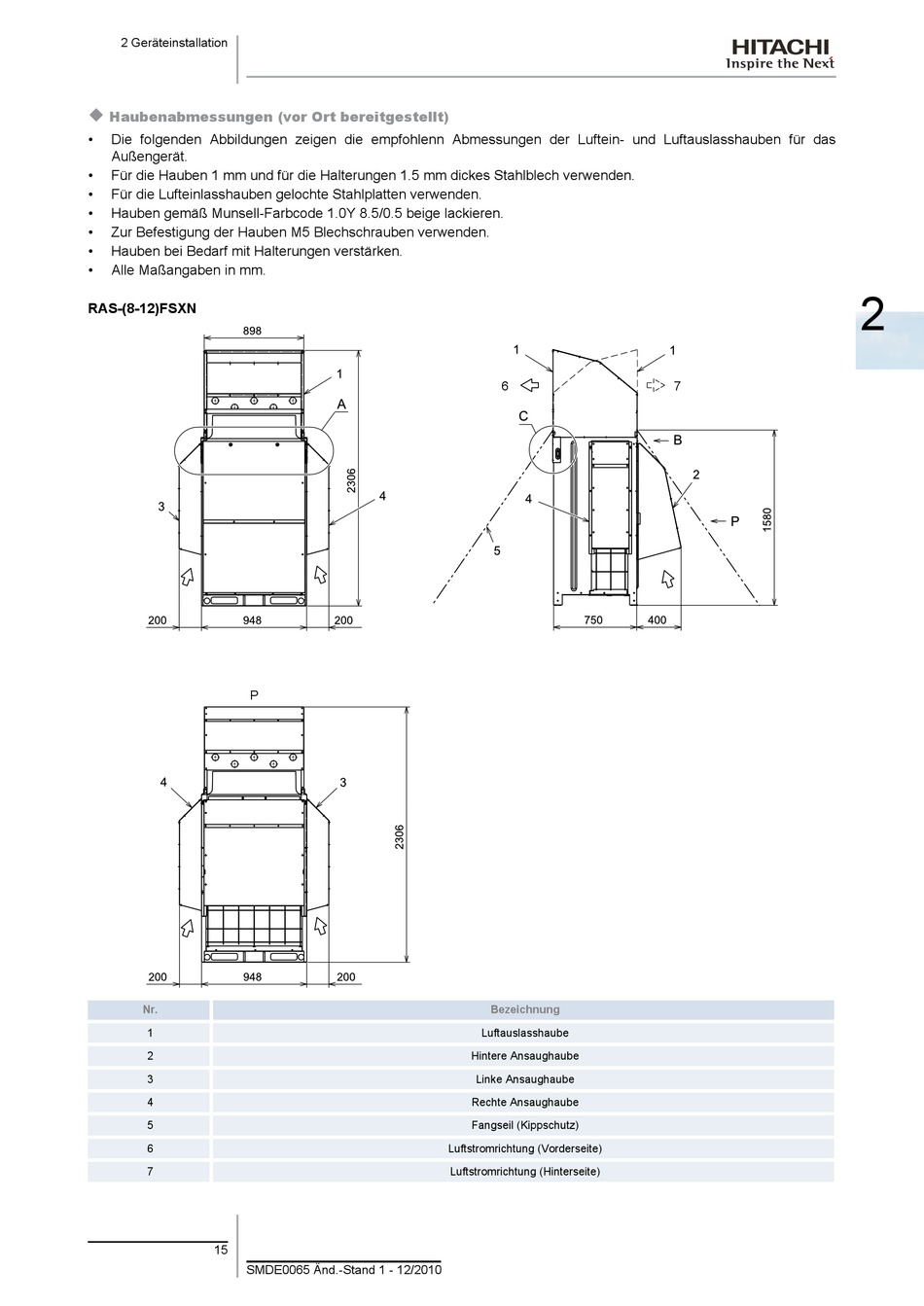

Haubenabmessungen (vor Ort bereitgestellt)
•
Die folgenden Abbildungen zeigen die empfohlenn Abmessungen der Luftein- und Luftauslasshauben für das
Außengerät.
•
Für die Hauben 1 mm und für die Halterungen 1.5 mm dickes Stahlblech verwenden.
•
Für die Lufteinlasshauben gelochte Stahlplatten verwenden.
•
Hauben gemäß Munsell-Farbcode 1.0Y 8.5/0.5 beige lackieren.
•
Zur Befestigung der Hauben M5 Blechschrauben verwenden.
•
Hauben bei Bedarf mit Halterungen verstärken.
•
Alle Maßangaben in mm.
RAS-(8-12)FSXN
P
Nr.
1
2
3
4
5
6
7
15
SMDE0065 Änd.-Stand 1 - 12/2010
6
Bezeichnung
Luftauslasshaube
Hintere Ansaughaube
Linke Ansaughaube
Rechte Ansaughaube
Fangseil (Kippschutz)
Luftstromrichtung (Vorderseite)
Luftstromrichtung (Hinterseite)
7
2
