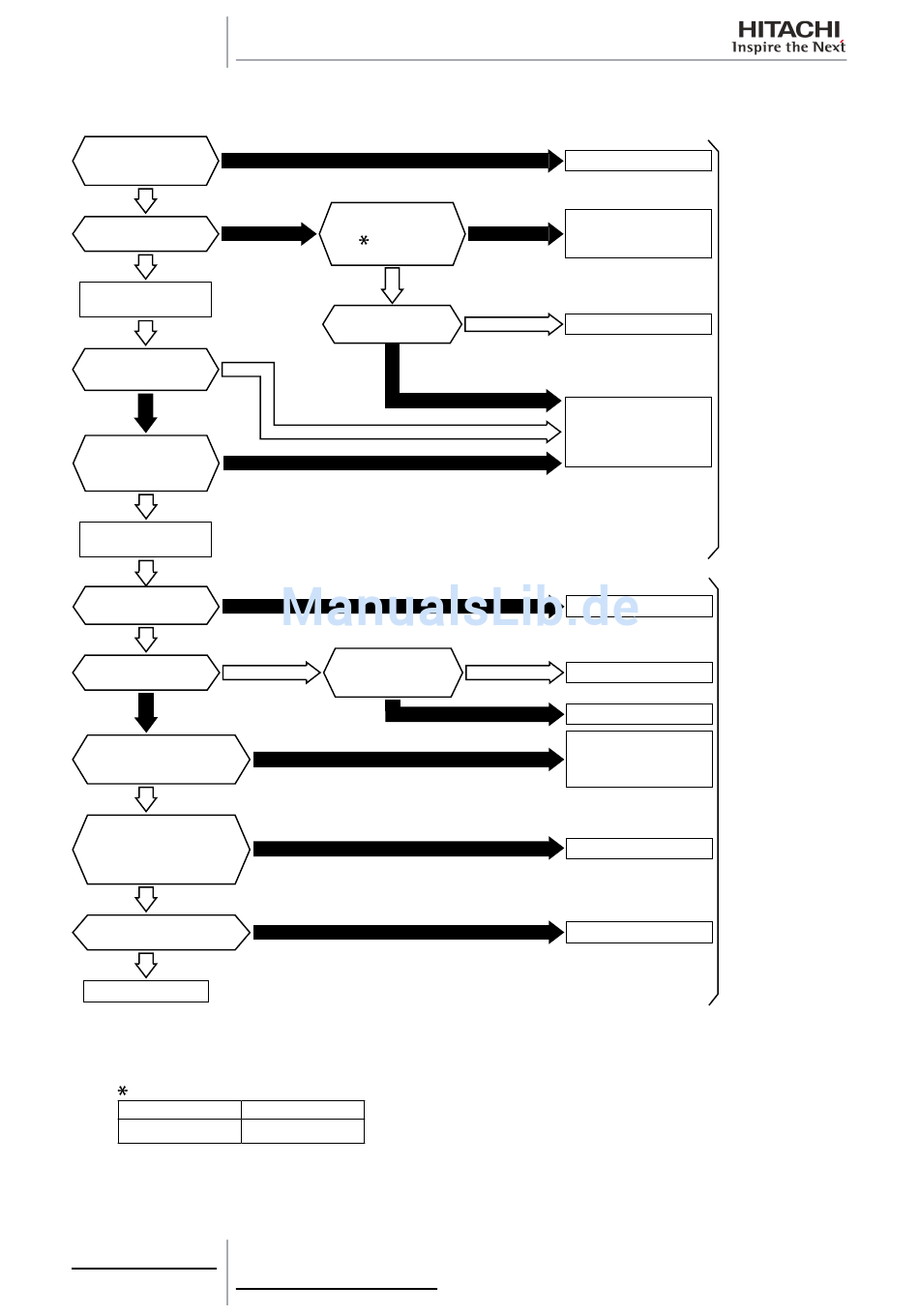

8 Fehlersuche
Steht DSW10-1P
Nein
(Abschlusswiderstand)
auf der Leiterplatte
PCB1 auf ON?
Ja
Nein
Leuchtet die LED1 (rot)
auf der Leiterplatte PCB1?
Ja
Anschlüsse Nr. 1 und
Nr. 2 an TB2 trennen. *1)
Ja
Leuchtet die LED3
(gelb) auf der
Leiterplatte PCB1?
Nein
Nein
Blinkt die LED3 (gelb) auf
der Leiterplatte PCB1
mehr als ein Mal in
10 Sekunden auf?
Ja
Anschlüsse Nr. 1 und
Nr. 2 an TB2 anschließen.
Nein
Ist die Leiterplatten-
Einstellung auf nicht
poligem Betrieb?
Ja
Ja
Leuchtet die LED3 (gelb)
auf der Leiterplatte (PCB)?
Nein
Nein
Blinkt die LED3 (gelb) auf der
Leiterplatte (PCB) mehr als ein
Mal in 10 Sekunden auf?
Ja
Stimmt die Einstellung des
Nein
Kühlsystems zwischen DSW1,
RSW1 auf der Leiterplatte PCB1
und DSW5, RSW2 auf der
Leiterplatte (PCB) überein?
Ja
Nein
Tritt bei allen Innengeräten
Alarm auf?
Ja
Defekte Leiterplatte PCB1.
*1): Wenn der Abschlusswiderstand (DSW10-1P) auf OFF ist, wenn der Anschluss H-LINK ausgeführt wird.
Den Abschlusswiderstand auf ON schalten, wenn Nr. 1 und Nr. 2 an TB2 entfernt sind.
Den Abschlusswiderstand auf OFF schalten, wenn Nr. 1 und Nr. 2 an TB2 wieder angeschlossen sind.
* Prüfpunkt
Stromversorgung
Faston-Anschluss
400V / 50Hz
180
SMDE0065 Änd.-Stand 1 - 12/2010
PCB1: Steuerplatine im Außengerät
PCB: Innengeräte-Leiterplatte
Ist die Spannung zwischen
Faston-Anschluss "R1"
und „
" der Leiterplatte
PCB1 220V oder 240V?
Ja
Ist die Sicherung für die
Leiterplatte PCB1
durchgebrannt?
Nein
Leuchtet die LED3 (gelb)
auf, selbst wenn Nr. 1
und Nr. 2 an TB2
abgenommen sind?
Nein
N1
Richtig einstellen.
Nein
Sicherungen der
Außengeräte-Stromversorgung
überprüfen.
Ja
Sicherung austauschen.
Defekte Leiterplatte PCB1
Richtig einstellen.
Ja
Defekt der Leiterplatte (PCB)
Die anderen Innengeräte prüfen.
Verkabelung zwischen
Außengerät und Innengeräten
oder Sicherung (EF1) für die
Leiterplatte (PCB) prüfen.
Richtig einstellen.
Defekt der Leiterplatte (PCB)
Außengerät
Innengerät
