2 Geräteinstallation

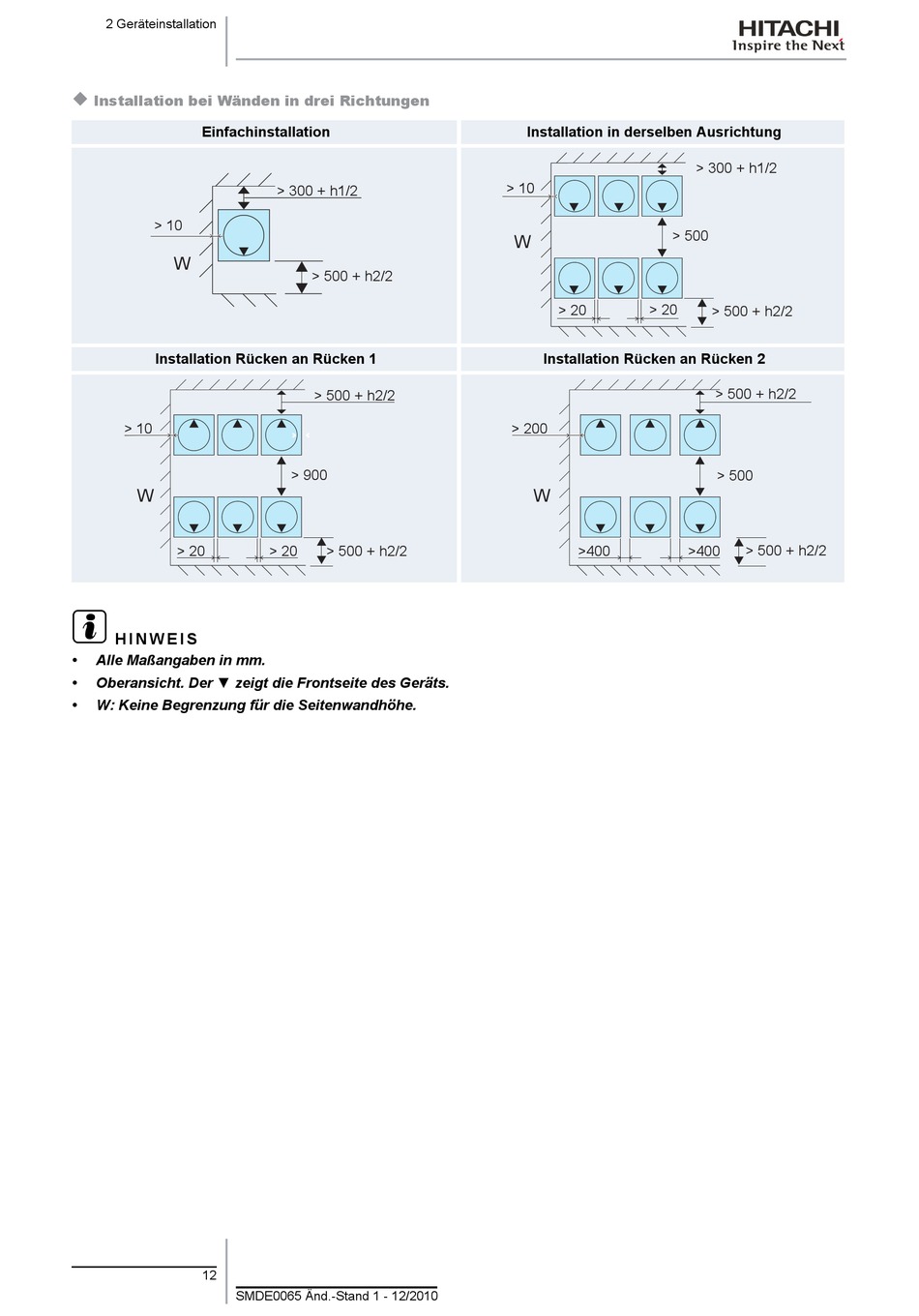

¿ Installation bei Wänden in drei Richtungen

Einfachinstallation

> 10
W
Installation Rücken an Rücken 1
> 10
W
> 20
H I N W E I S
• Alle Maßangaben in mm.
• Oberansicht. Der ▼ zeigt die Frontseite des Geräts.
• W: Keine Begrenzung für die Seitenwandhöhe.
12
SMDE0065 Änd.-Stand 1 - 12/2010
> 300 + h1/2
> 500 + h2/2
> 500 + h2/2
> 900
> 20 > 500 + h2/2
Installation in derselben Ausrichtung
> 10
> 500
W
> 20
> 20
Installation Rücken an Rücken 2
> 200
W
>400
> 300 + h1/2
> 500 + h2/2
> 500 + h2/2
> 500
>400 > 500 + h2/2
