ROSE BACKROAD Bedienungsanleitung Seite 8

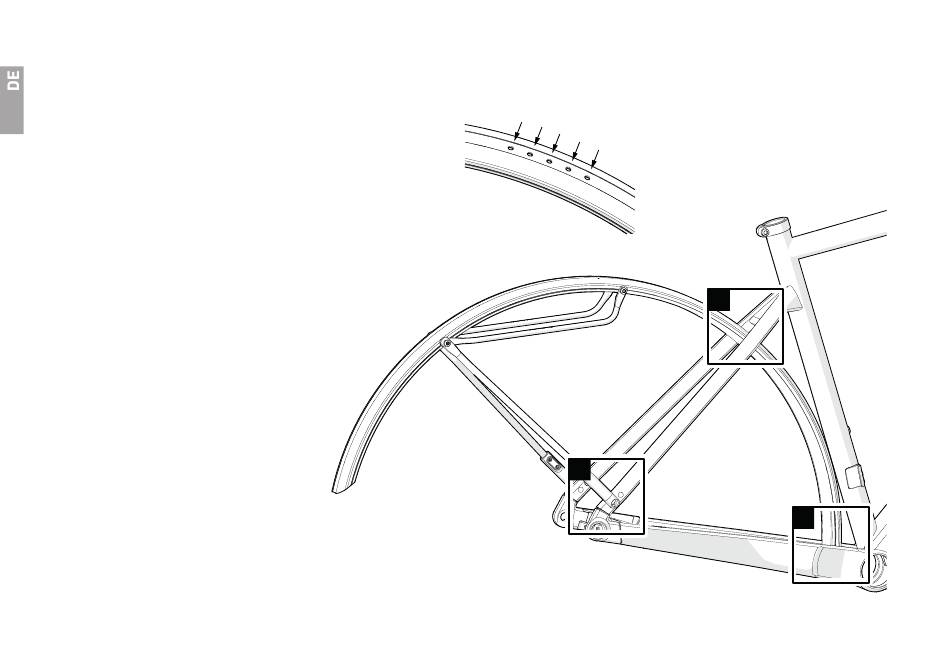

3.5 Montage des hinteren Schutzblechs am Fahrrad (Backroad AL)
A Bring das Schutzblech am Rahmen an.
Stecke eine kleine Scheibe auf die Schraube
M5x12 mm und stecke beides durch das für
deine Rahmengröße vorgesehene Loch im
Schutzblech. Verschließe die restlichen Löcher
mit je einer Abdeckkappe. Bringe je nach
Größe deines Rahmens eine Scheibe oder
Distanzscheibe zwischen Schutzblech und
Sitzstrebenbrücke an.
Ziehe die Schraube mit 2 Nm an.
B Bring die seitlichen Streben an den
Gewindeösen der Sitzstreben an. Stecke eine
kleine Scheibe auf die Schraube M5x20 mm
und stecke beides durch die Montageklemme.
Ziehe die Schraube mit 2 Nm an.
C Stecke eine kleine Scheibe auf die Schraube
M5x12 mm und stecke beides durch
das Schutzblech. Bringe je nach Größe
deines Rahmens eine große Scheibe oder
Distanzscheibe 5 mm zwischen Schutzblech
und Kettenstrebenbrücke an.
Ziehe die Schraube mit 2 Nm an.
XXL/XL
L
M
S
XXS/XS
B
A
C
