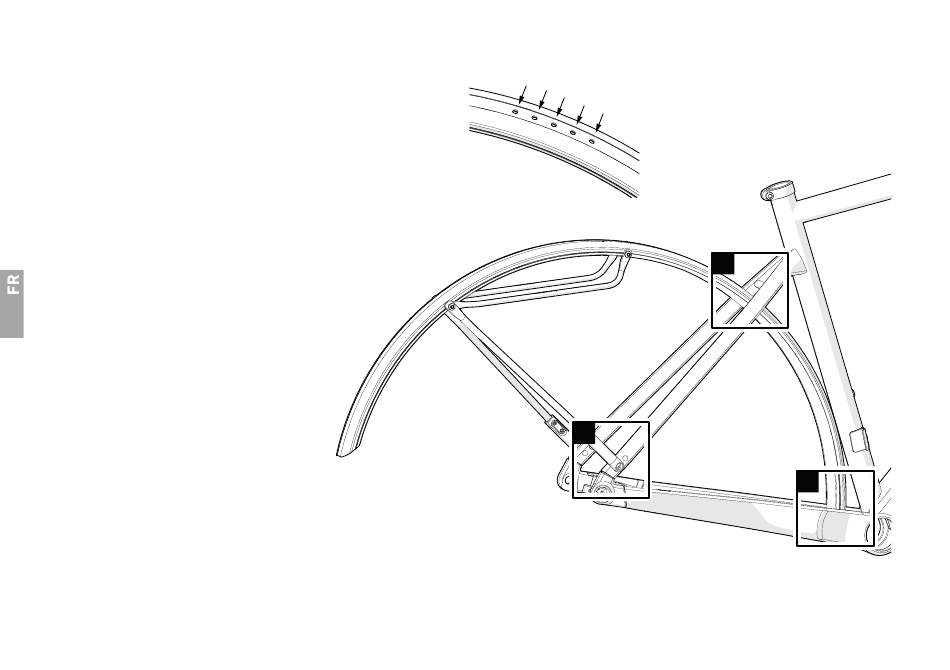

3.5 Montage du garde-boue arrière sur le vélo (Backroad AL)
A Montez le garde-boue sur le cadre. Mettez
une petite rondelle sur la vis M5x12 mm et
faites passer tous les deux à travers le trou
du garde-boue qui est prévu pour votre taille
de cadre. Fermez les autres trous avec un
capuchon de chaque. En fonction de votre taille
de cadre, mettez en place une rondelle ou
une bague entretoise entre le garde-boue et
l'arceau rigidificateur des haubans
Serrez la vis à 2 Nm.
B Montez les rails latéraux dans les œillets
filetés des haubans. Mettez une petite rondelle
sur la vis M5x20 mm et faites passer tous les
deux à travers la pince de montage.
Serrez la vis à 2 Nm.
C Mettez une petite rondelle sur la vis M5x12 mm
et faites passer tous les deux à travers le
garde-boue. En fonction de votre taille de
cadre, mettez en place une grande rondelle ou
une bague entretoise de 5 mm entre le garde-
boue et l'arceau rigidificateur des bases de vélo
Serrez la vis à 2 Nm.
XXL/XL
L
M
S
XXS/XS
B
A
C
