3.4 Montage du garde-boue avant sur le vélo

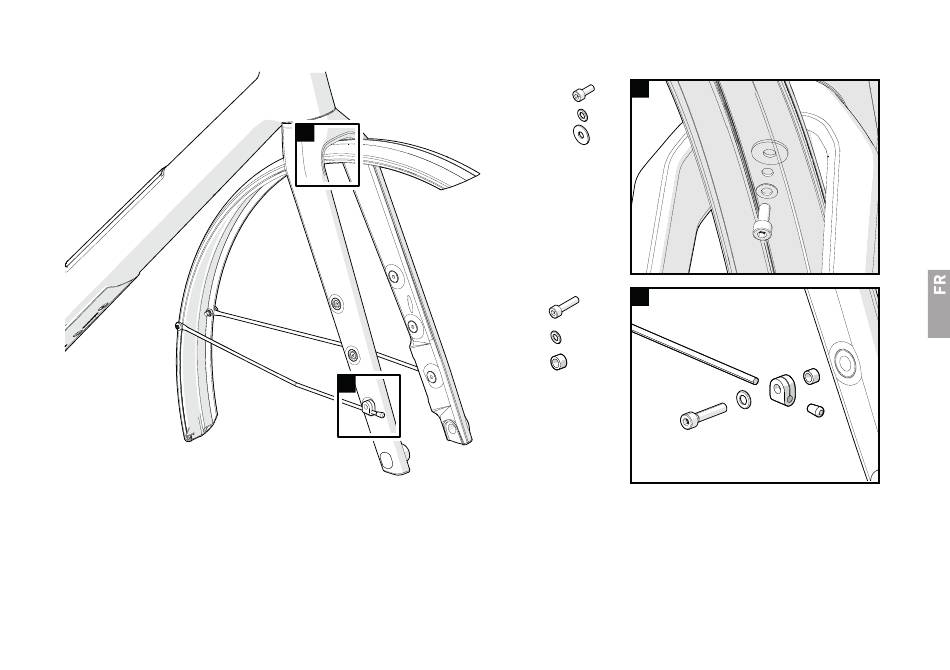

A Montez le garde-boue sur la fourche. Mettez une petite rondelle sur la vis M5x12 mm et faites passer tous les deux à travers le garde-boue. Mettez en
place une grande rondelle entre le garde-boue et la fourche. Serrez la vis à 2 Nm.
B Montez les rails latéraux dans les œillets filetés de la fourche. Mettez en place les pinces de montage sur les rails et les embouts sur les rails. Mettez une
rondelle sur la vis M5x25 mm et faites passer tous les deux à travers la pince de montage. Mettez en place une bague entretoise 8x5,2x5 mm sur la vis.
Serrez la vis à 2 Nm.
A
B
A
1x M5x12
1x
1x
B
2x M5x25
2x
2x 8x5,2x5 mm
