3.6 Montage du garde-boue arrière sur le vélo (Backroad Carbon)
A
B
C

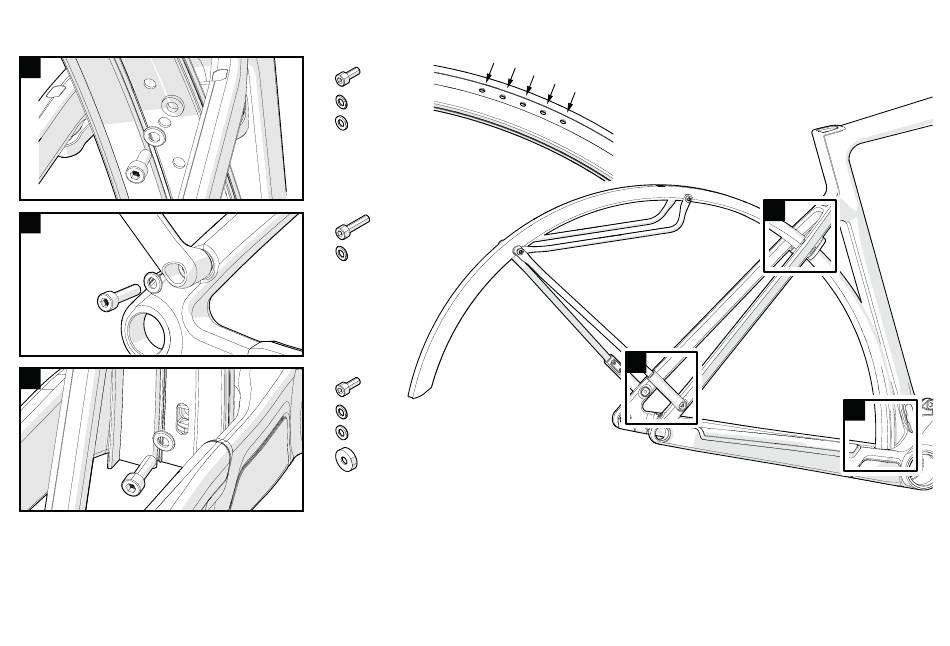

A Montez le garde-boue sur le cadre. Mettez une petite rondelle sur la vis M5x12 mm et faites passer tous les deux à travers le trou du garde-boue qui
est prévu pour votre taille de cadre. Fermez les autres trous avec un capuchon de chaque. Montez une bague entretoise de 2 mm entre le garde-boue
et l'arceau rigidificateur des bases. Serrez la vis à 2 Nm.
B Montez les rails latéraux dans les œillets filetés des haubans. Mettez une petite rondelle sur la vis M5x20 mm et faites passer tous les deux à travers
la pince de montage. Serrez la vis à 2 Nm.
C Mettez une petite rondelle sur la vis M5x16 mm et faites passer tous les deux à travers le garde-boue. Mettez en place une bague entretoise de 2 mm
et une bague entretoise de 5 mm entre le garde-boue et l'arceau rigidificateur des bases de vélo. Serrez la vis à 2 Nm.
XL
1x M5x12
1x
1x 8x5,2x2 mm
2x M5x20
2x
1x M5x16
1x
1x 8x5,2x2 mm
1x 14x6,1x5 mm
