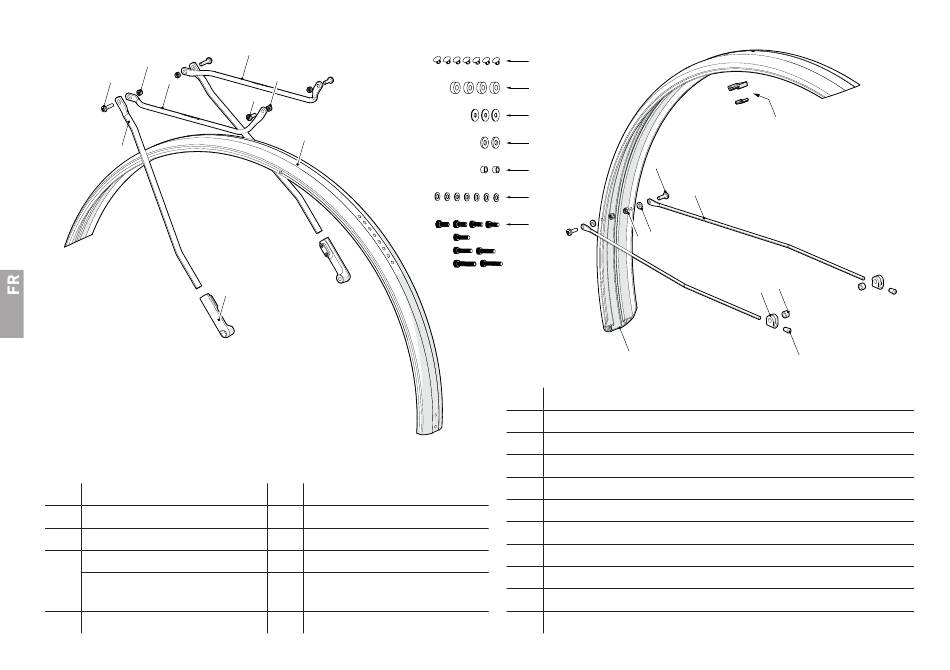

3.2 Contenu
3
2
4
1
1 Équerre de garde-boue (2x)
2 Vis M5x14 mm (2x)
3 Écrou M5 (4x)
4 Rail de porte-bagages de gauche
Rail de porte-bagages de droite
5 Vis M5x20 mm (2x)
4
3
5
6
7
6 Garde-boue arrière
7 Pince de montage (2x)
8 Équerre de garde-boue (2x)
9 Vis M4x12 mm (2x)
10 Bague entretoise 8x4,2x2 mm
(2x)
11 Écrou M4 (2x)
16
17
18
19
9
20
8
21
22
11 10
14
12 Pince de montage (2x)
13 Embout (2x)
14 Garde-boue avant
15 Clip de fixation
16 Capuchon (7x)
17 Bague entretoise 14x6,1x5 mm (4x)
18 Rondelle, grand (3x)
19 Bague entretoise 14x6,1x2 mm
20 Bague entretoise 8x5,2x5 mm (2x)
21 Rondelle, petit (9x)
22 Vis (4x M5x12 mm, 1x M5x16 mm, 2x M5x20 mm, 2x M5x25 mm)
15
12 20
13
