ROSE BACKROAD Bedienungsanleitung Seite 6

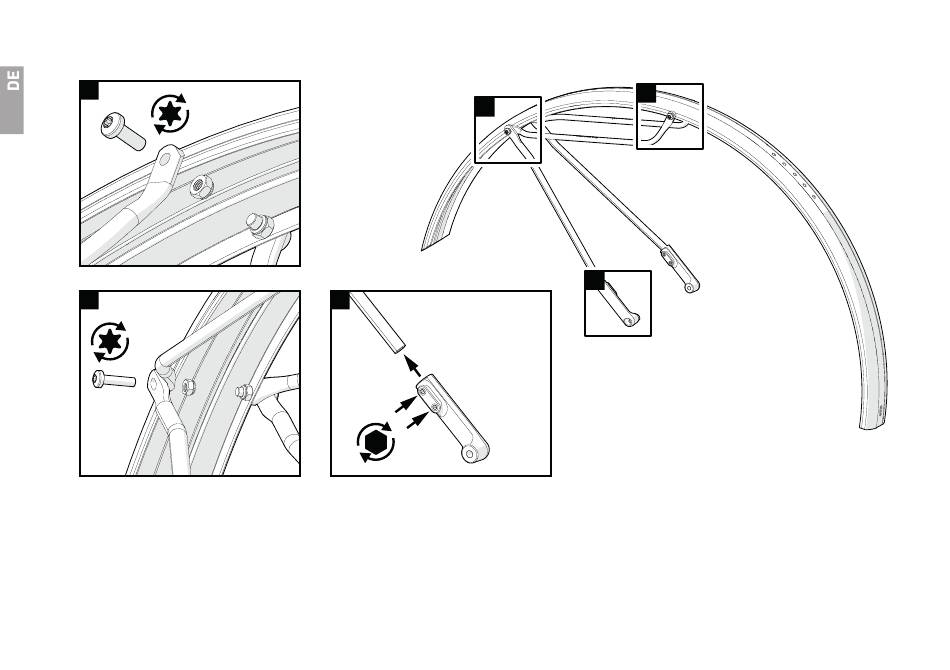

3.3 Zusammenbauen des hinteren Schutzblechs
A
T25 5 Nm
B
T25 5 Nm
A Bringe die Gepäckträgerstreben an der vorderen Seite des Schutzblechs an und schiebe die Schrauben durch die Streben und die Bohrung im Schutzblech.
Drehe die Muttern auf die Schrauben und ziehe die Schrauben nur so fest an, dass die Streben während der Montage des Schutzblechs am Rahmen noch
ausgerichtet werden können. Ziehe die Schrauben nach der Montage der Schutzbleche am Rahmen mit 5 Nm an.
B Bringe die Schutzblechstreben auf den Gepäckträgerstreben an und schiebe die Schrauben durch die Streben und die Bohrung im Schutzblech. Drehe
die Muttern auf die Schrauben und ziehe die Schrauben nur so fest an, dass die Streben während der Montage des Schutzblechs am Rahmen noch
ausgerichtet werden können. Ziehe die Schrauben nach der Montage der Schutzbleche am Rahmen mit 5 Nm an.
C Schiebe die Montageklemmen auf die Schutzblechstreben. Ziehe die Gewindestifte nur so fest an, dass die Montageklemmen während der Montage des
Schutzblechs am Rahmen noch ausgerichtet werden können. Ziehe die Schrauben nach der Montage der Schutzbleche am Rahmen mit 5 Nm an.
B
B
C
5 2 Nm
A
A
C
