ROSE BACKROAD Bedienungsanleitung Seite 4

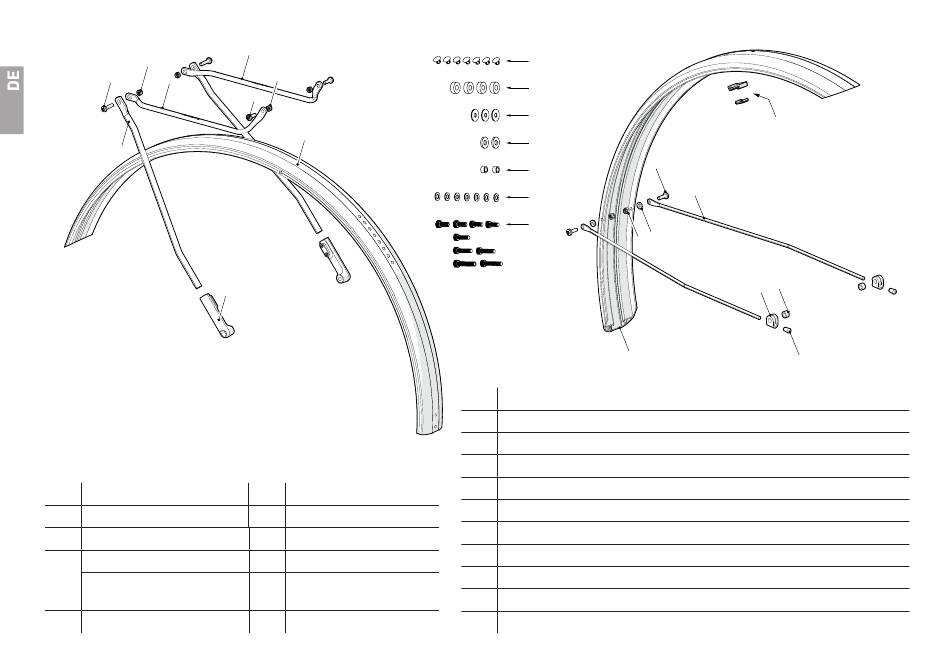

3.2 Lieferumfang
3
2
4
1
1 Schutzblech-Strebe (2x)
2 Schraube M5x14 mm (2x)
3 Mutter M5 (4x)
4 Gepäckträger-Strebe links
Gepäckträger-Strebe rechts
5 Schraube M5x20 mm (2x)
4
3
5
6
7
6 Schutzblech Hinterrad
7 Montageklemme (2x)
8 Schutzblech-Strebe (2x)
9 Schraube M4x12 mm (2x)
10 Distanzscheibe
8x4,2x2 mm (2x)
11 Mutter M4 (2x)
16
17
18
19
20
21
22
11 10
14
12 Montageklemme (2x)
13 Endkappe (2x)
14 Schutzblech Vorderrad
15 Befestigungs-Clip
16 Abdeckkappe (7x)
17 Distanzscheibe 14x6,1x5 mm (4x)
18 Scheibe groß (3x)
19 Distanzscheibe 14x6,1x2 mm
20 Distanzscheibe 8x5,2x5 mm (2x)
21 Scheibe klein (9x)
22 Schrauben (4x M5x12 mm, 1x M5x16 mm, 2x M5x20 mm, 2x M5x25 mm)
15
9
8
12 20
13
