ROSE BACKROAD Bedienungsanleitung Seite 22

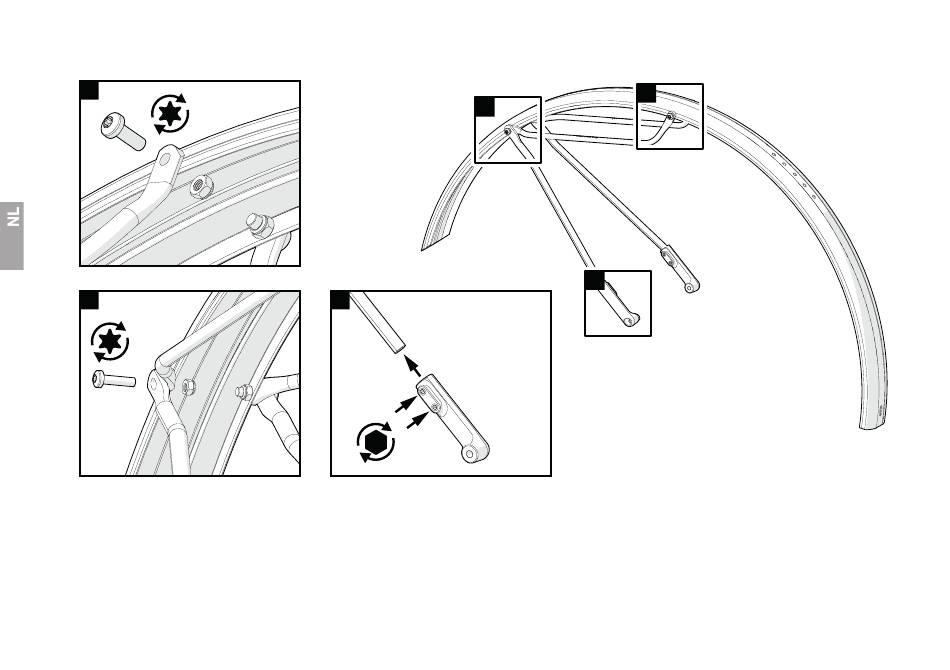

3.3 Achterspatbord in elkaar zetten
A
T25 5 Nm
B
T25 5 Nm
A Bevestig de bagagedragerstangen aan de voorkant van het spatbord en duw de schroeven door de stangen en de boorgaten in het spatbord. Draai de
moeren op de schroeven en draai de schroeven slechts zo vast aan dat de stangen nog kunnen worden uitgelijnd terwijl het spatbord op het frame wordt
gemonteerd. Draai de schroeven vast met 5 Nm nadat de spatborden op het frame zijn gemonteerd.
B Bevestig de spatbordbeentjes aan de bagagedragerstangen en duw de schroeven door de stangen en de boorgaten in het spatbord. Draai de moeren op de
schroeven en draai de schroeven slechts zo vast aan dat de stangen nog kunnen worden uitgelijnd terwijl het spatbord op het frame wordt gemonteerd.
Draai de schroeven vast met 5 Nm nadat de spatborden op het frame zijn gemonteerd.
C Schuif de montageklemmen op de spatbordbeentjes. Draai de schroeven slechts zo vast aan dat de montageklemmen nog kunnen worden uitgelijnd terwijl
het spatbord op het frame wordt gemonteerd. Draai de schroeven vast met 5 Nm nadat de spatborden op het frame zijn gemonteerd.
B
B
C
5 2 Nm
A
A
C
