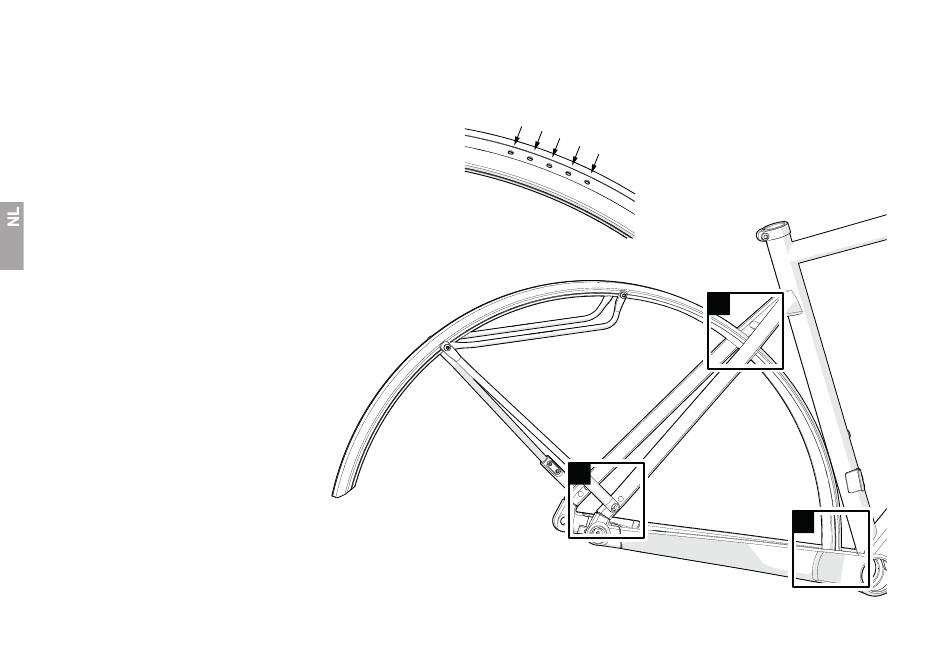

3.5 Achterspatbord op de fiets monteren (Backroad AL)
A Plaats het spatbord tegen het frame. Plaats
een klein plaatje op de M5x12 mm schroef en
steek beide door het voor jouw framemaat
geschikte gat in het spatbord. Sluit alle
overige gaten af met een afdekkapje. Plaats,
afhankelijk van de framemaat, een plaatje of
afstandsplaatje tussen het spatbord en de
brug van de staande achtervork.
Draai de schroef vast met 2 Nm.
B Bevestig de spatbordbeentjes aan de
draadopeningen in de staande achtervork.
Plaats een klein plaatje op de M5x20 mm
schroef en steek beide door de montageklem.
Draai de schroef vast met 2 Nm.
C Plaats een klein plaatje op de M5x12 mm
schroef en steek beide door het spatbord.
Plaats, afhankelijk van de framemaat, een
groot plaatje of een 5 mm afstandsplaatje
tussen het spatbord en de brug van de
liggende achtervork.
Draai de schroef vast met 2 Nm.
XXL/XL
L
M
S
XXS/XS
B
A
C
