ROSE BACKROAD Bedienungsanleitung Seite 26

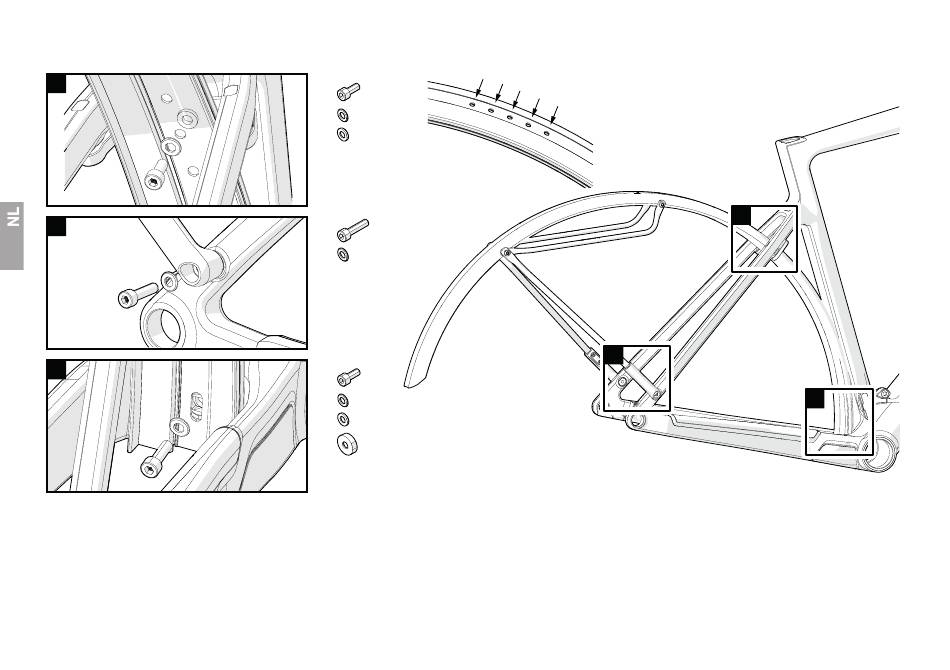

3.6 Achterspatbord op de fiets monteren (Backroad Carbon)
A
B
C
A Plaats het spatbord tegen het frame. Plaats een klein plaatje op de M5x12 mm schroef en steek beide door het voor jouw framemaat geschikte gat in het
spatbord. Sluit alle overige gaten af met een afdekkapje. Plaats een 2 mm afstandsplaatje tussen het spatbord en de brug van de staande achtervork. Draai
de schroef vast met 2 Nm.
B Bevestig de spatbordbeentjes aan de draadopeningen in de staande achtervork. Plaats een klein plaatje op de M5x20 mm schroef en steek beide door de
montageklem. Draai de schroef vast met 2 Nm.
C Plaats een klein plaatje op de M5x16 mm schroef en steek beide door het spatbord. Plaats een 2 mm afstandsplaatje en een 5 mm afstandsplaatje tussen
het spatbord en de brug van de liggende achtervork. Draai de schroef vast met 2 Nm.
XL
1x M5x12
1x
1x 8x5,2x2 mm
2x M5x20
2x
1x M5x16
1x
1x 8x5,2x2 mm
1x 14x6,1x5 mm
L
M
S
XS
B
A
C
