ROSE BACKROAD Bedienungsanleitung Seite 10

3.6 Montage des hinteren Schutzblechs am Fahrrad (Backroad Carbon)
A
B
C

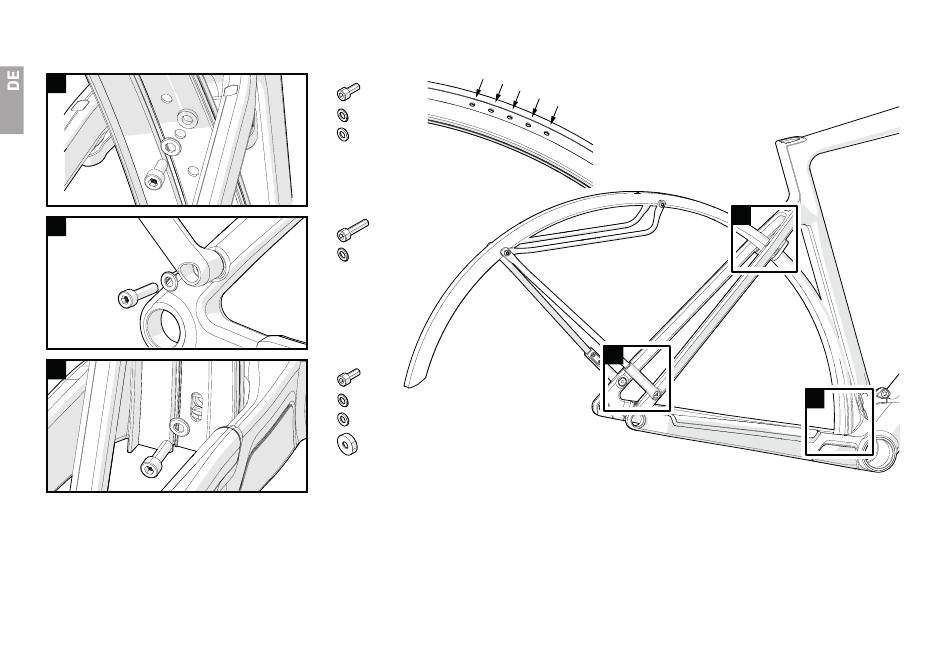

A Bring das Schutzblech am Rahmen an. Stecke eine kleine Scheibe auf die Schraube M5x12 mm und stecke beides durch das für deine Rahmengröße
vorgesehene Loch im Schutzblech. Verschließe die restlichen Löcher mit je einer Abdeckkappe. Bringe eine 2 mm Distanzscheibe zwischen Schutzblech
und Sitzstrebenbrücke an. Ziehe die Schraube mit 2 Nm an.
B Bring die seitlichen Streben an den Gewindeösen der Sitzstreben an. Stecke eine kleine Scheibe auf die Schraube M5x20 mm und stecke beides durch die
Montageklemme. Ziehe die Schraube mit 2 Nm an.
C Stecke eine kleine Scheibe auf die Schraube M5x16 mm und stecke beides durch das Schutzblech. Bringe eine Distanzscheibe 2 mm und eine
Distanzscheibe 5 mm zwischen Schutzblech und Kettenstrebenbrücke an. Ziehe die Schraube mit 2 Nm an.
XL
1x M5x12
1x
1x 8x5,2x2 mm
2x M5x20
2x
1x M5x16
1x
1x 8x5,2x2 mm
1x 14x6,1x5 mm
L
M
S
XS
B
A
C
