ROSE BACKROAD Bedienungsanleitung Seite 7

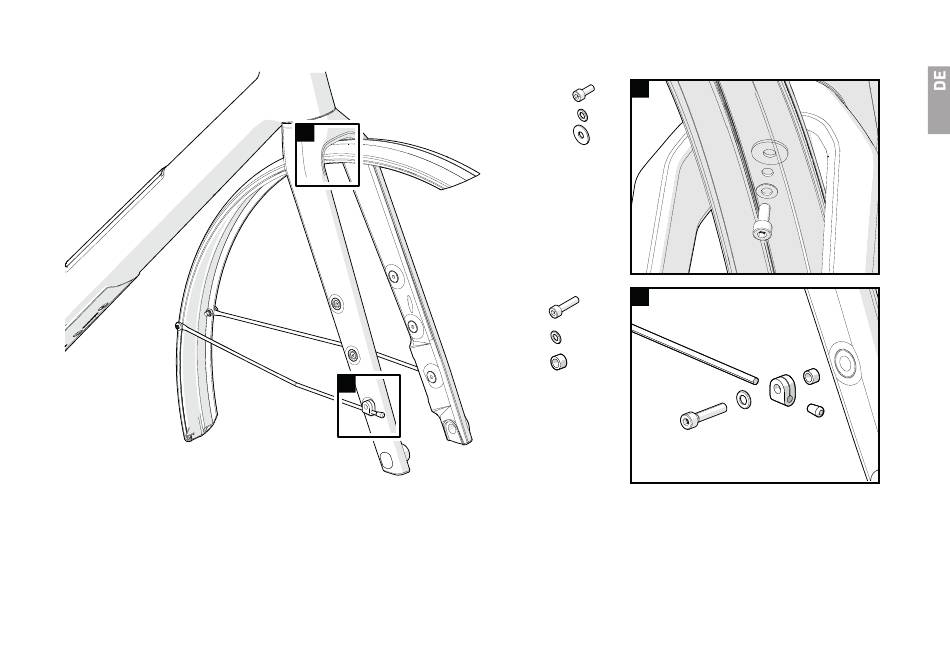

3.4 Montage des vorderen Schutzblechs am Fahrrad
A Bring das Schutzblech an der Gabel an. Stecke eine kleine Scheibe auf die Schraube M5x12 mm und stecke beides durch das Schutzblech. Bringe eine
große Scheibe zwischen Schutzblech und Gabel an. Ziehe die Schraube mit 2 Nm an.
B Bring die seitlichen Streben an den Gewindeösen der Gabel an. Schiebe die Montageklemmen auf die Streben und bringe die Endkappen auf den Streben
an. Stecke eine Scheibe auf die Schraube M5x25 mm und stecke beides durch die Montageklemme. Bringe eine Distanzscheibe 8x5,2x5 mm auf der
Schraube an. Ziehe die Schraube mit 2 Nm an.
A
B
A
1x M5x12
1x
1x
B
2x M5x25
2x
2x 8x5,2x5 mm
