SCHUTZBLECHE | BEDIENUNGSANLEITUNG
MUDGUARDS | OWNER'S MANUAL
SPATBORDEN | HANDLEIDING
GARDE-BOUE | MANUEL D'INSTRUCTIONS
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ROSE BACKROAD

Inhaltszusammenfassung für ROSE BACKROAD

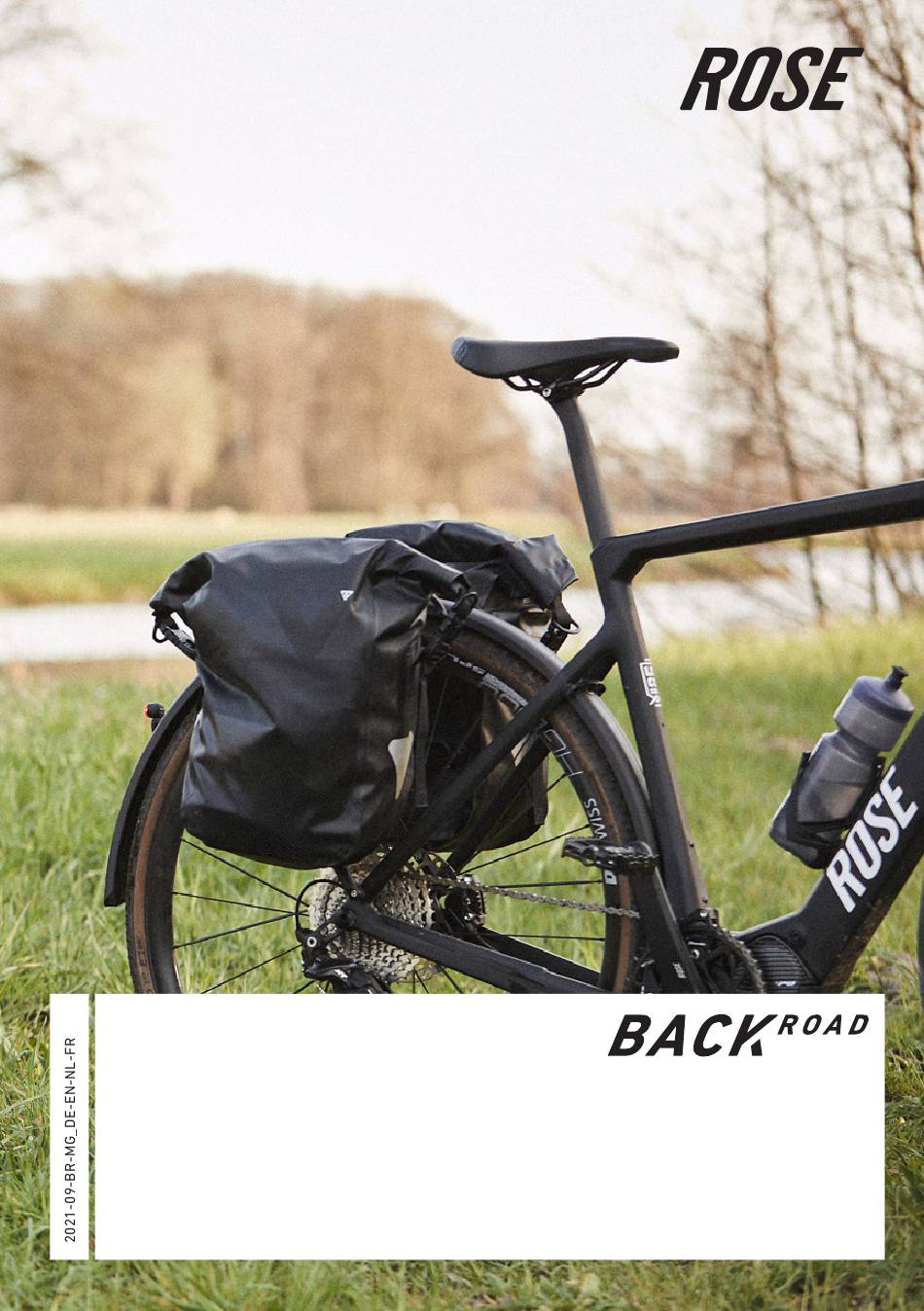

  • Seite 1 SCHUTZBLECHE | BEDIENUNGSANLEITUNG MUDGUARDS | OWNER‘S MANUAL SPATBORDEN | HANDLEIDING GARDE-BOUE | MANUEL D’INSTRUCTIONS...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH 1. Sicherheit ..................3 2. Allgemeines .................3 3. Montage ..................4 4. Prüfungen vor jeder Fahrt ............10 5. Wartung und Pflege ..............10 ENGLISH 1. Safety .....................11 2. General information ..............11 3. Installation..................12 4. Checks before every ride ............18 5. Maintenance and care ..............18 NEDERLANDS 1.

  • Seite 3: Sicherheit

    Verkaufst oder verschenkst du deine Schutzbleche, muss diese Bedienungsanleitung beigelegt werden. Kompatibilität Die Schutzbleche sind ausschließlich für die Montage an einem ROSE Backroad, Backroad AL, und Backroad+ vorgesehen. Die maximale Reifenbreite, mit der die Schutzbleche verwendet werden dürfen, beträgt 40 mm.

  • Seite 4: Montage

    Montage Montage des Vorderrad-Schutzblechs Schutzblech vormontieren 2 Nm 1. Schiebe beide Klemmhalter (4) auf die Streben (3). 2. Stecke beide Schutzstopfen (5) auf die Enden der Streben (3). 3. Bringe die Streben am Schutzblech an, stecke die Schrauben (7) von außen durch Strebe und Schutzblech und schraube die Muttern (6) an.
  • Seite 5 Schutzblech am Fahrrad montieren 2 Nm 2 Nm Position Befestigungselement Backroad Modell Backroad Carbon 1x M5 x 20 mm / 1x Unterlegscheibe M5 obere Aufnahme 1, 2 Backroad Aluminium 1x M5 x 16 mm / 1x Unterlegscheibe M5 Backroad+ Backroad Carbon...

  • Seite 6: Montage Des Hinterrad-Schutzblechs

    4 Nm nur Backroad Aluminium 6 Nm Bohren des Schutzblechs [nur Backroad Aluminium] 1. Zeichne die Stelle auf dem Schutzblech an, an der das Loch gebohrt werden soll. Der Abstand von der Unter- kante des Schutzblechs muss 65 mm betragen.
  • Seite 7 1, 2 2x M5 x 18 mm Backroad+ *Beim Modell Backroad Carbon und Backroad+ ist die Sitzstrebenbrücke nicht im Lieferumfang des Fahrrads enthalten. Bei Bedarf kann die Sitzstrebenbrücke unter der Artikelnummer 229417401 bezogen werden. Bei der Montage der Sitzstrebenbrücke am Rahmen unbe-...
  • Seite 8 → Die Gewinde müssen intakt und frei von Verunreinigungen und Carbonfasern sein. 3. Bringe das Schutzblech an der Aufnahme hinter dem Innenlager und die Montagehülsen (8) an den Sitzstreben an. Drehe die Befestigungsschrauben von Hand hinein. Beim Backroad Aluminium muss das zuvor gebohrte Loch verwendet werden.
  • Seite 9 Montage des Rücklichts Ø 5 mm 1. Demontiere das Hinterrad. 2. Stecke den Stopfen für die Kabeldurchführung in die Bohrung des Schutzblechs (A). 3. Stecke das Lichtkabel durch die Kabeldurchführung (A). 4. Führe das Kabel durch einen der Hohlräume zum Montagepunkt des Lichts (A). 5.

  • Seite 10: Prüfungen Vor Jeder Fahrt

    Wartung und Pflege Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie eine uneingeschränkte Funk- tion. ROSE Bikes empfiehlt folgende Tätigkeiten: • Reinige die Schutzbleche und den Gepäckträger regelmäßig mit klarem Wasser. Prüfe beides dabei auf Beschädi- gungen.
  • Seite 36 ROSE Bikes GmbH Schersweide 4 46395 Bocholt Germany 231709701...
